Два коттеджа различной планировки, возведены в Подмосковье.

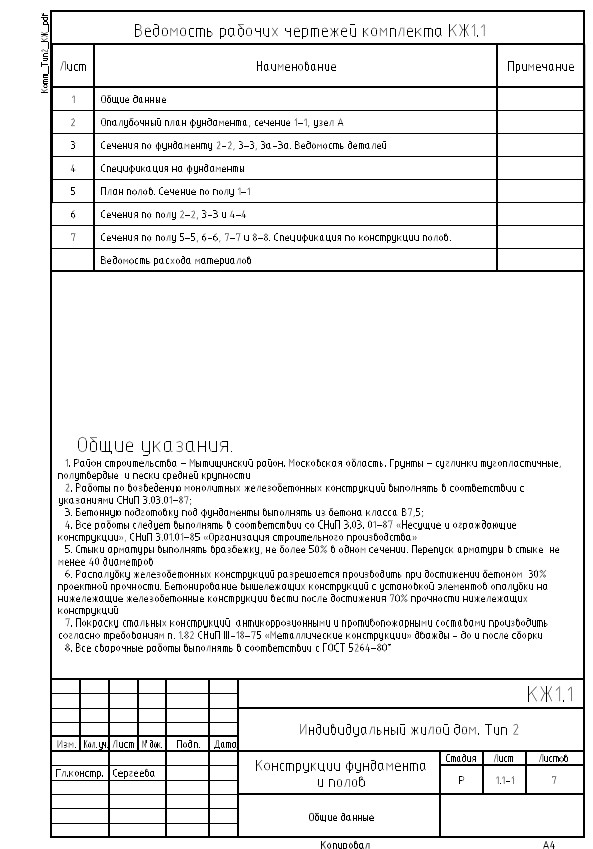

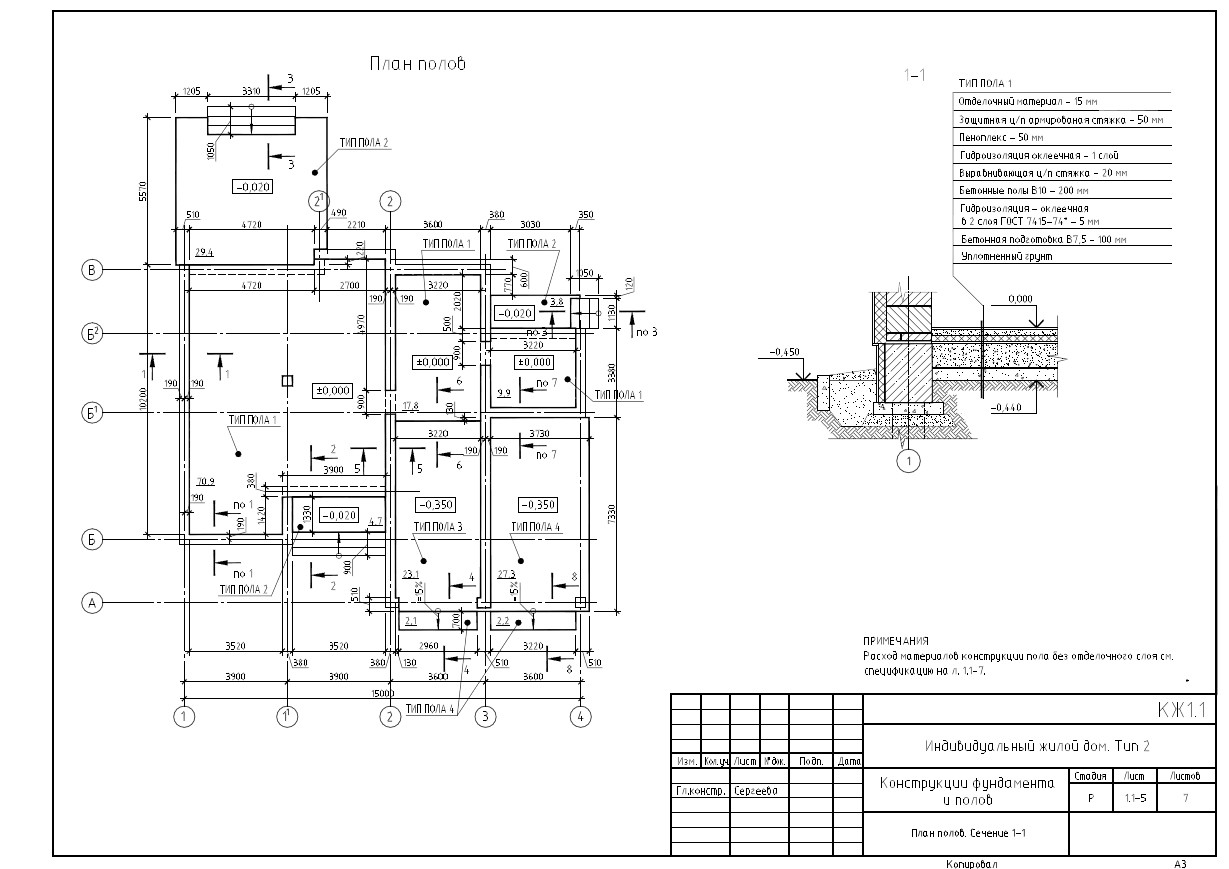

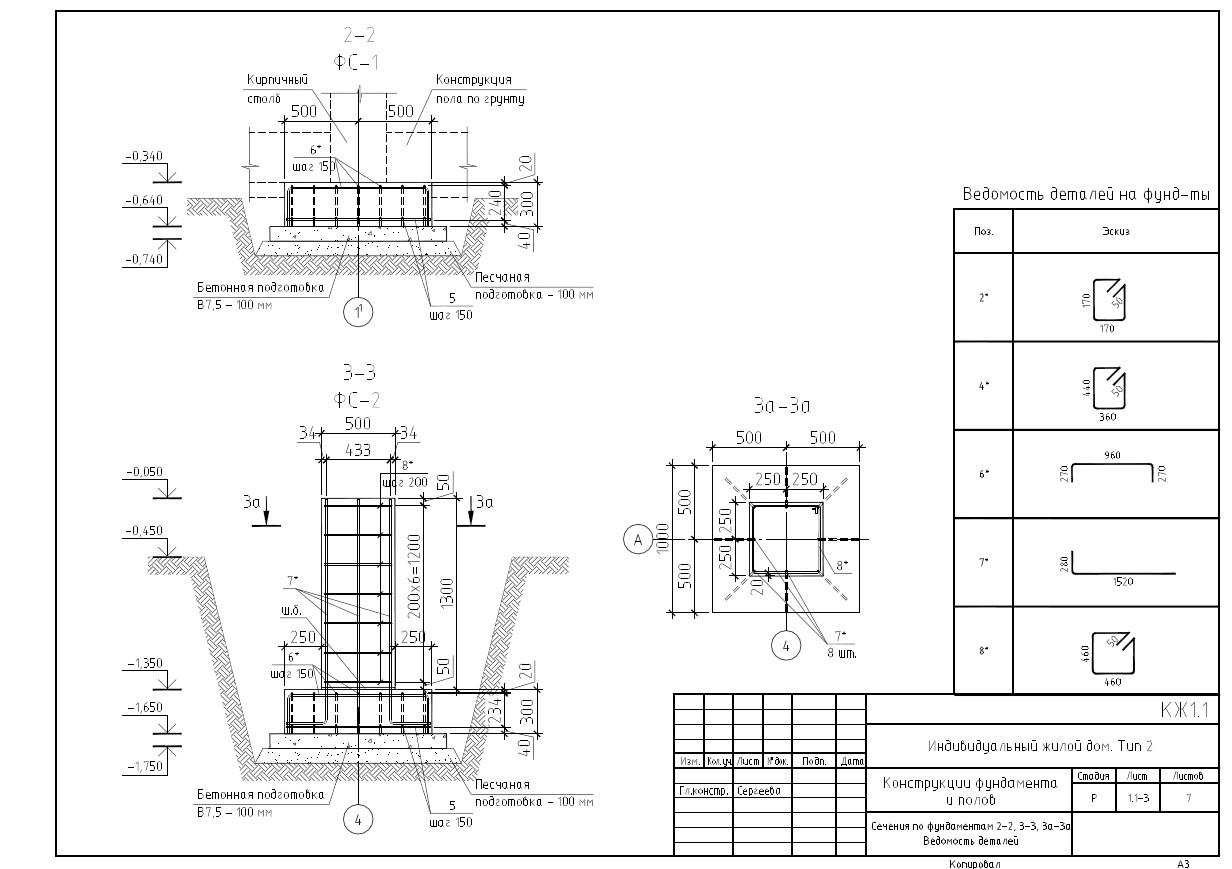

Оба проекта имеют общие конструктивные черты. В качестве фундаментов использовались буронабивные сваи с обвязкой по контуру монолитной лентой. Было разработано несколько вариантов полов по грунту (для основных помещений, для веранды, крыльца и для гаража). Перекрытия над первым этажом – железобетонные плиты толщиной 120 мм с опиранием на кирпичные стены. Чтобы исключить продавливание в местах опирания, а также для того, чтобы решить надоконный узел, не делая отдельной перемычки, по контуру плит, были предусмотрены балки
Свободная планировка, то есть почти полное отсутствие внутренних несущих конструкций продиктовало использование в качестве несущих балок чердачного перекрытия стального проката. Опирание второстепенных деревянных балок чердачного перекрытия предусматривалось на стальные главные балки, а также на контурные стены
Стропильные конструкции деревянные, выполненные из досок. В проекте разработаны. Коньковые и карнизные узлы для покрытия разного уклона (над одноэтажной частью дома и над мансардой).
Так же был подсчитан расход всех материалов, используемых при общестроительных работах.
..

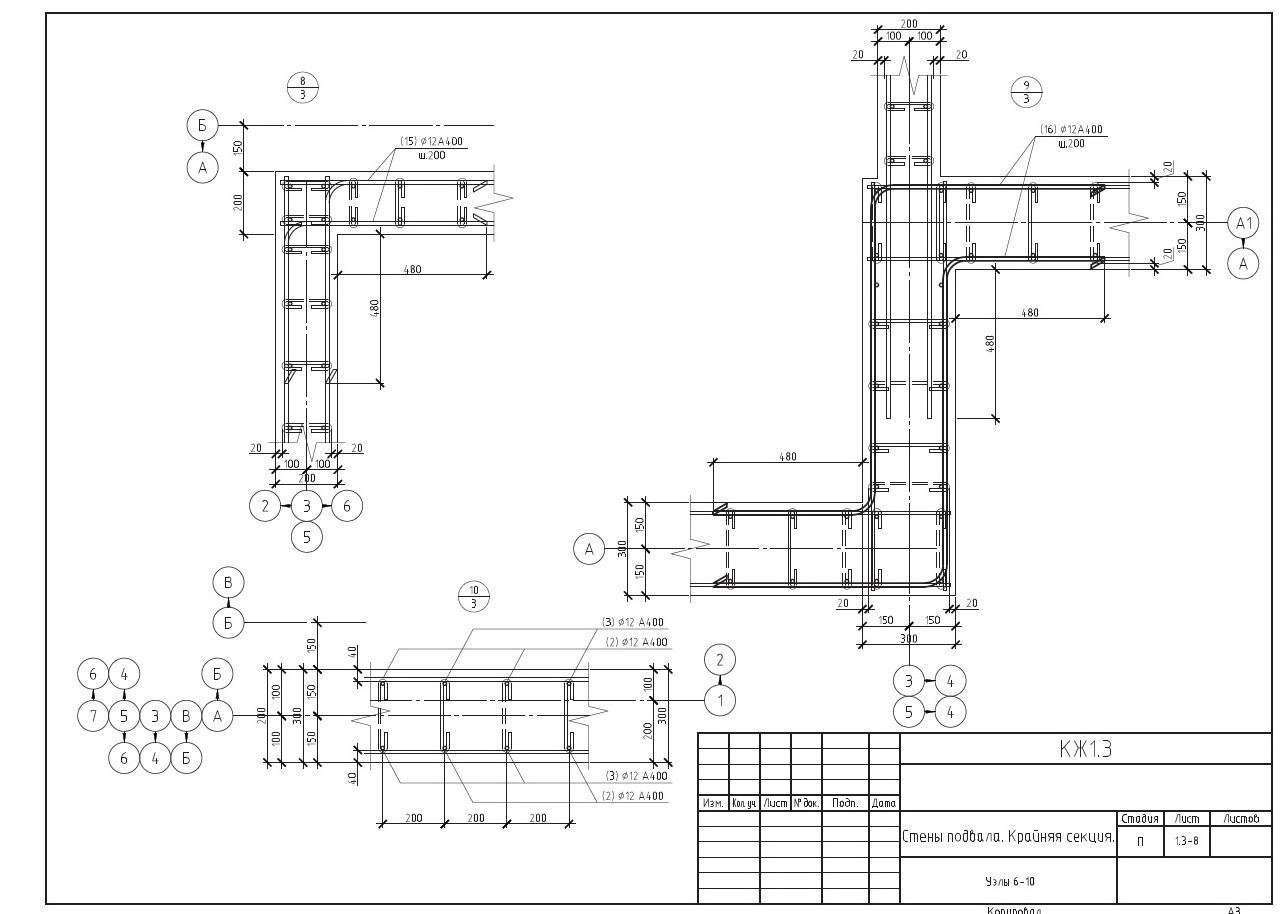

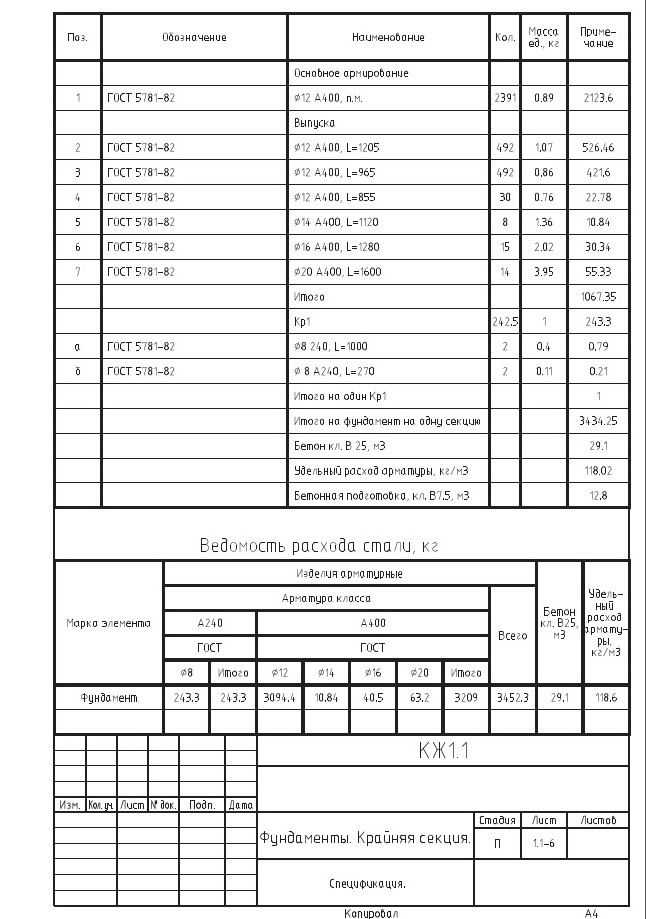

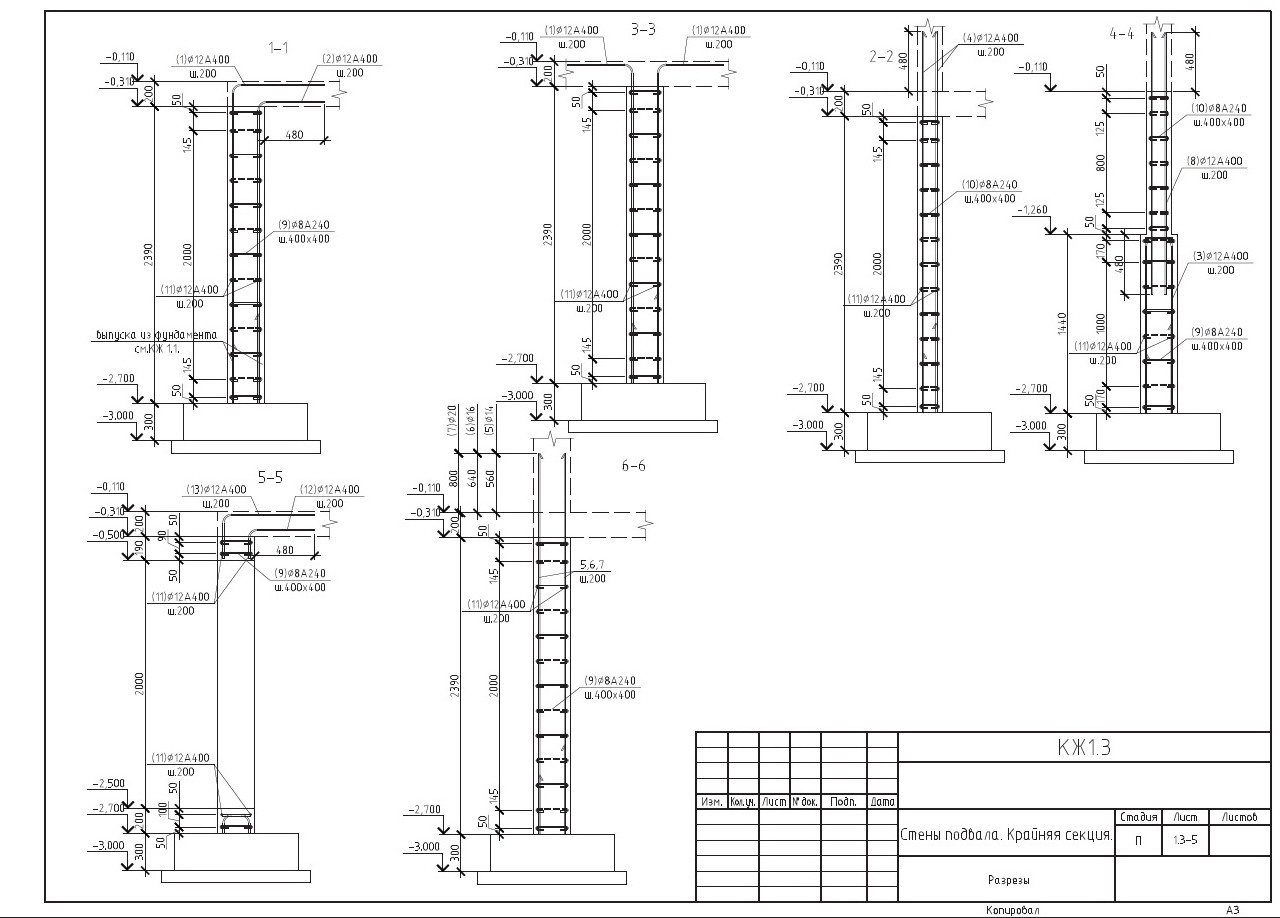

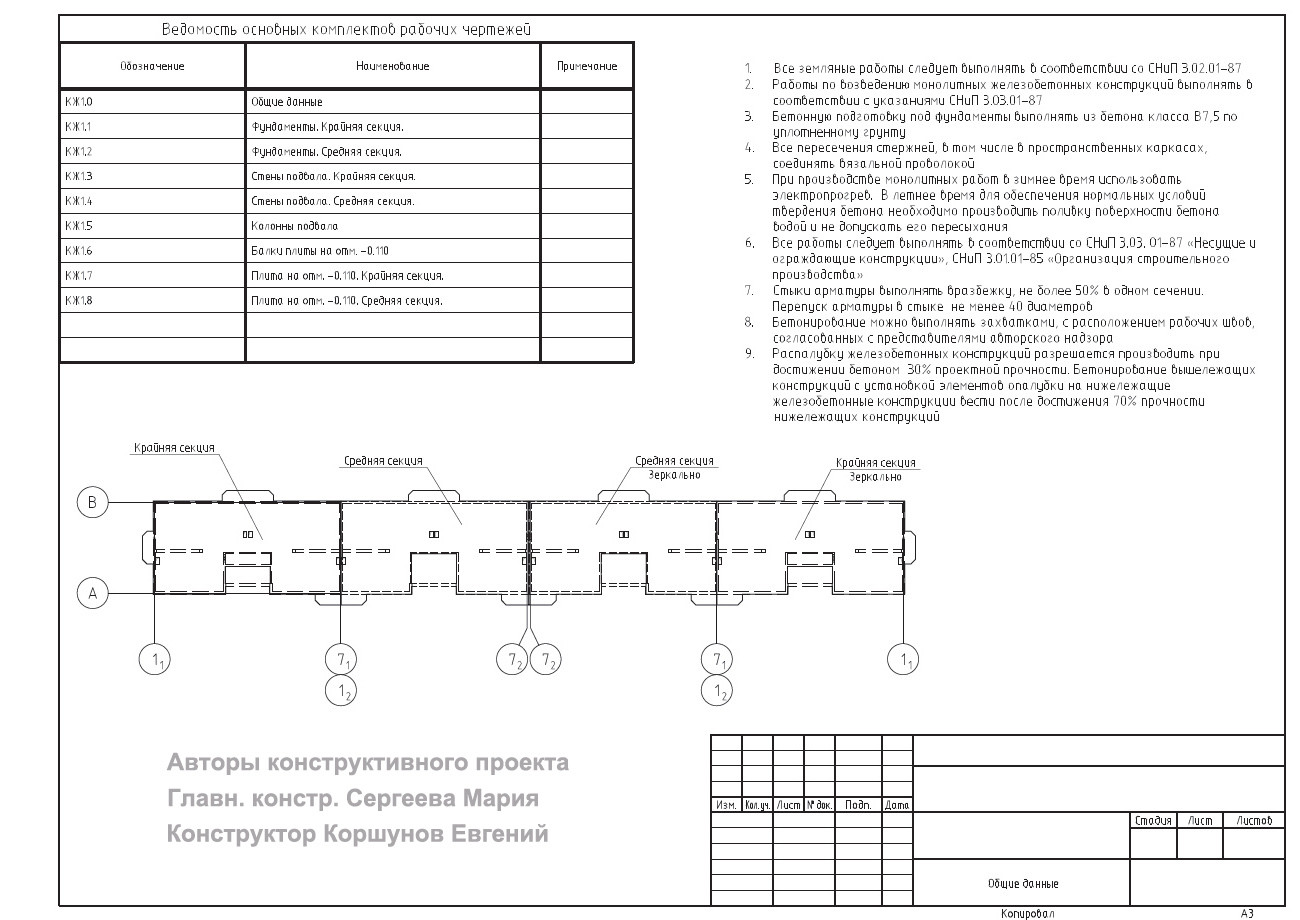

Жилое 4-х этажное, 4-х секционное здание в Великом Новгороде.

Задание на проектирование состояло в следующем: группе проектировщиков (архитектору, конструкторам и инженерам) следовало запроектировать 4-х этажное 4-х секционное жилое здание для климатических условий Великого Новгорода. При чем конструктивная часть предполагала вариантность – сборное решение и решение с применением монолитного железобетона.

Так как требовалась определенная унификация (впоследствии предполагалось данный проект сделать типовым), все разделы проектировались параллельно, с внесением необходимых поправок.

Так как между 2-й и 3-й секцией был расположен деформационный шов, разделяющий его на два независимых температурных блока, было решено разрабатывать конструктивный проект только для одного температурного блока. Габариты температурного блока в осях – 11,7х42 м.

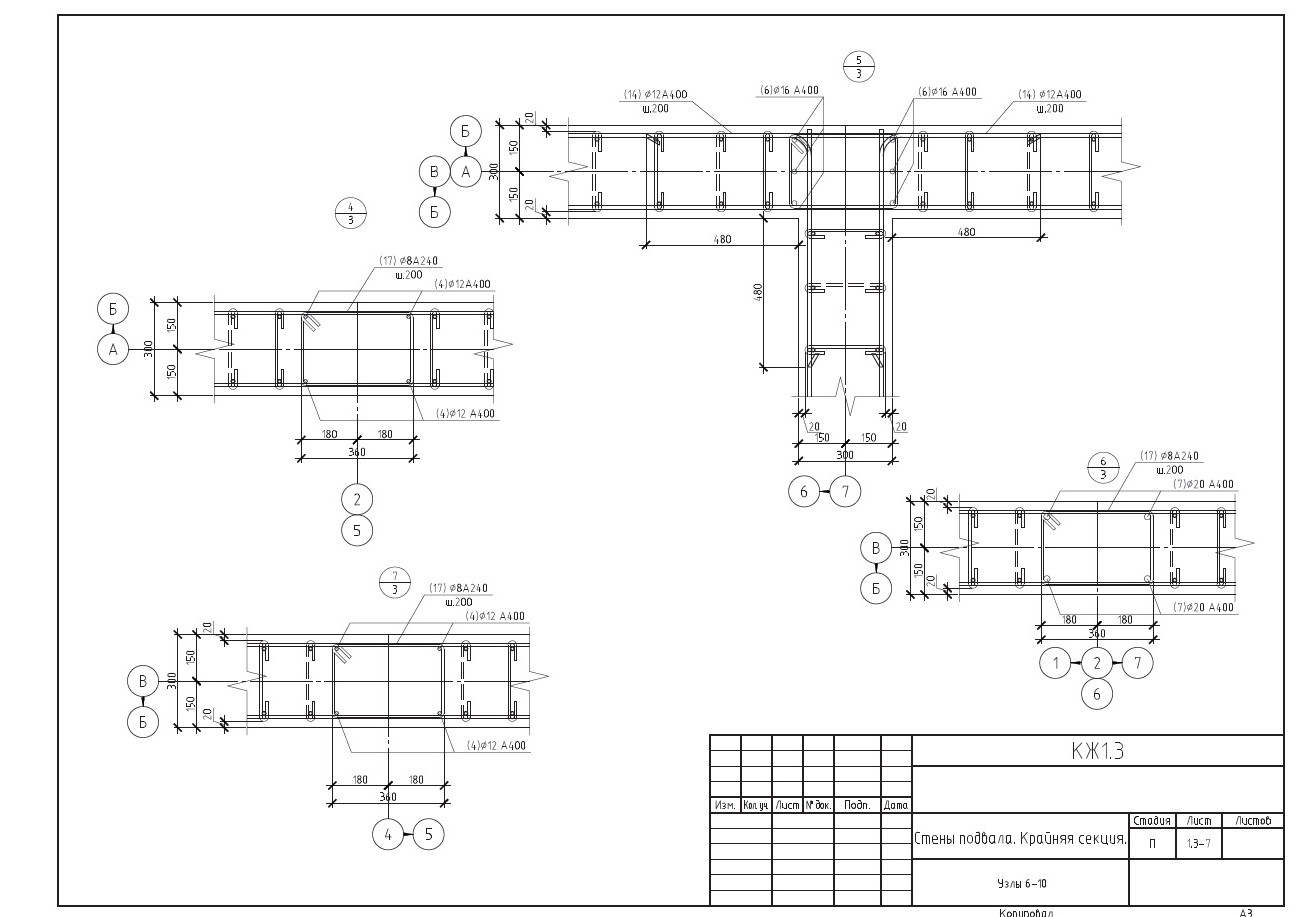

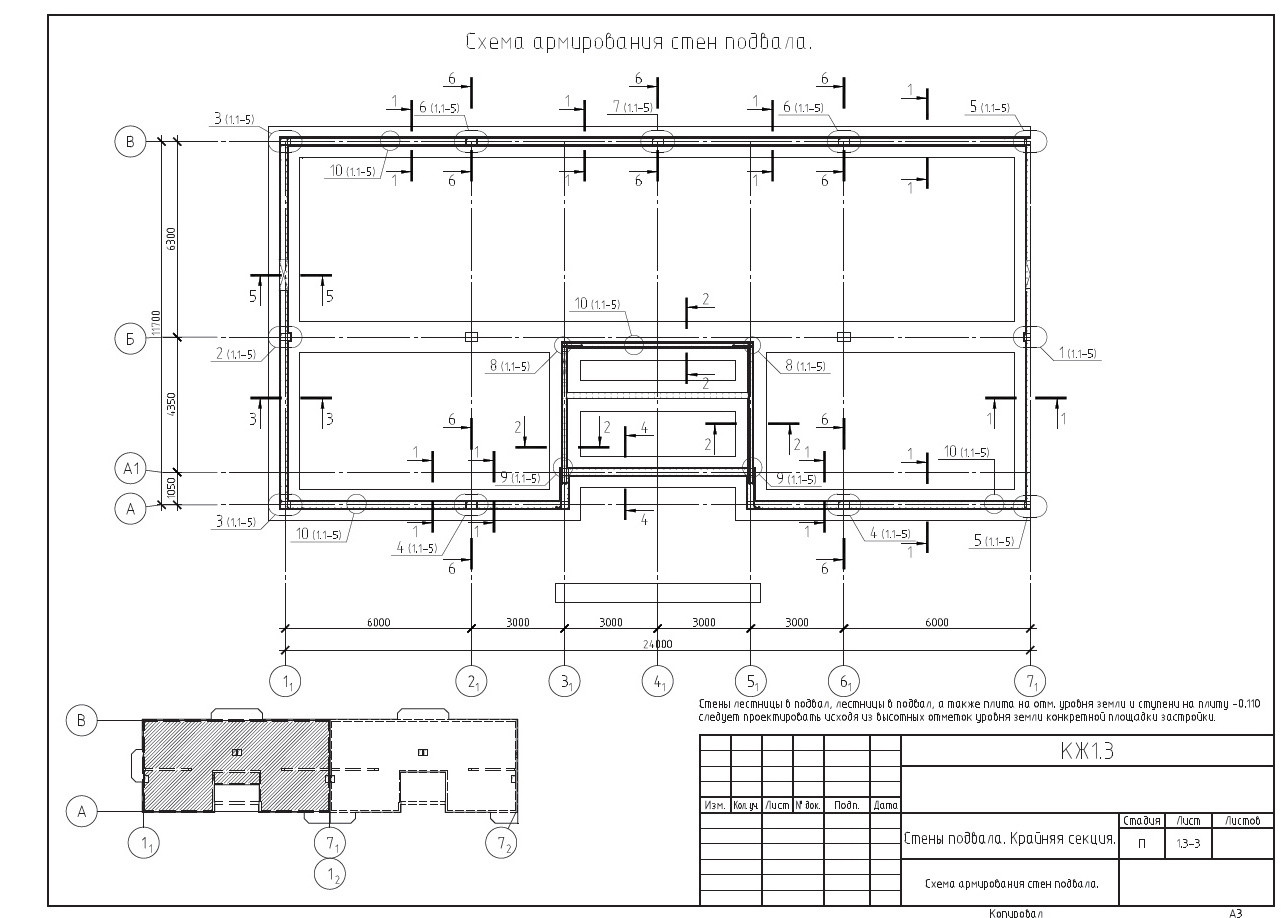

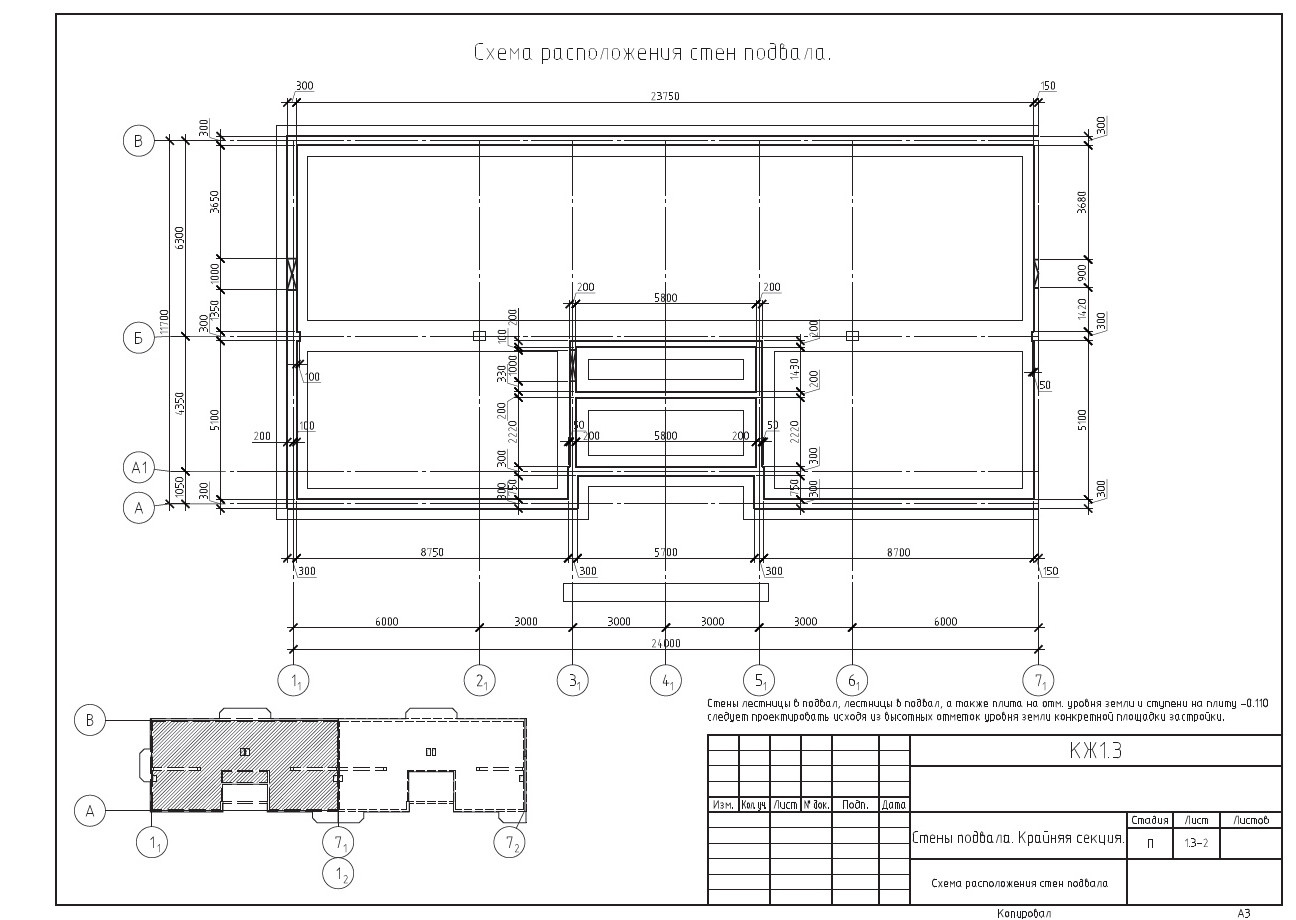

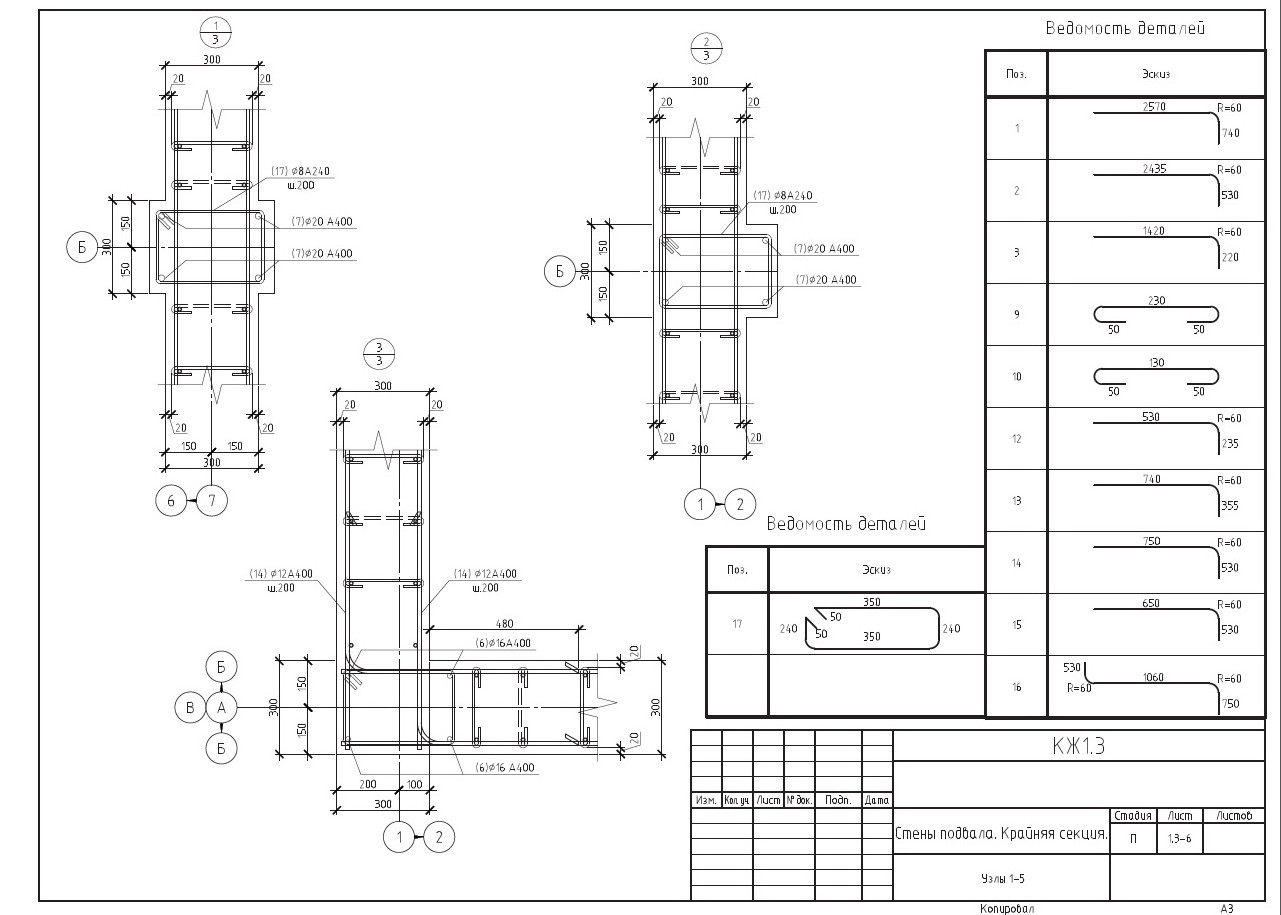

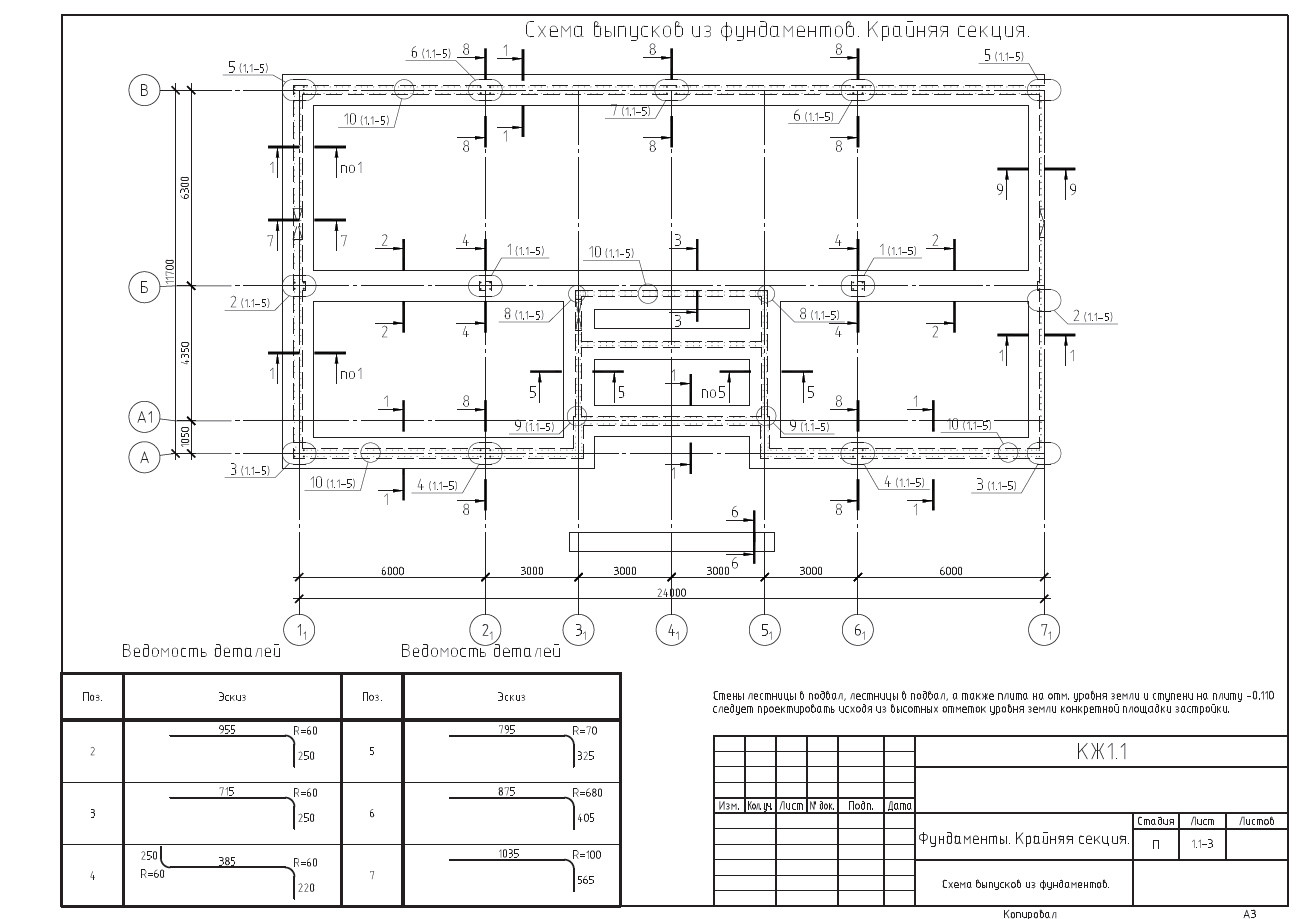

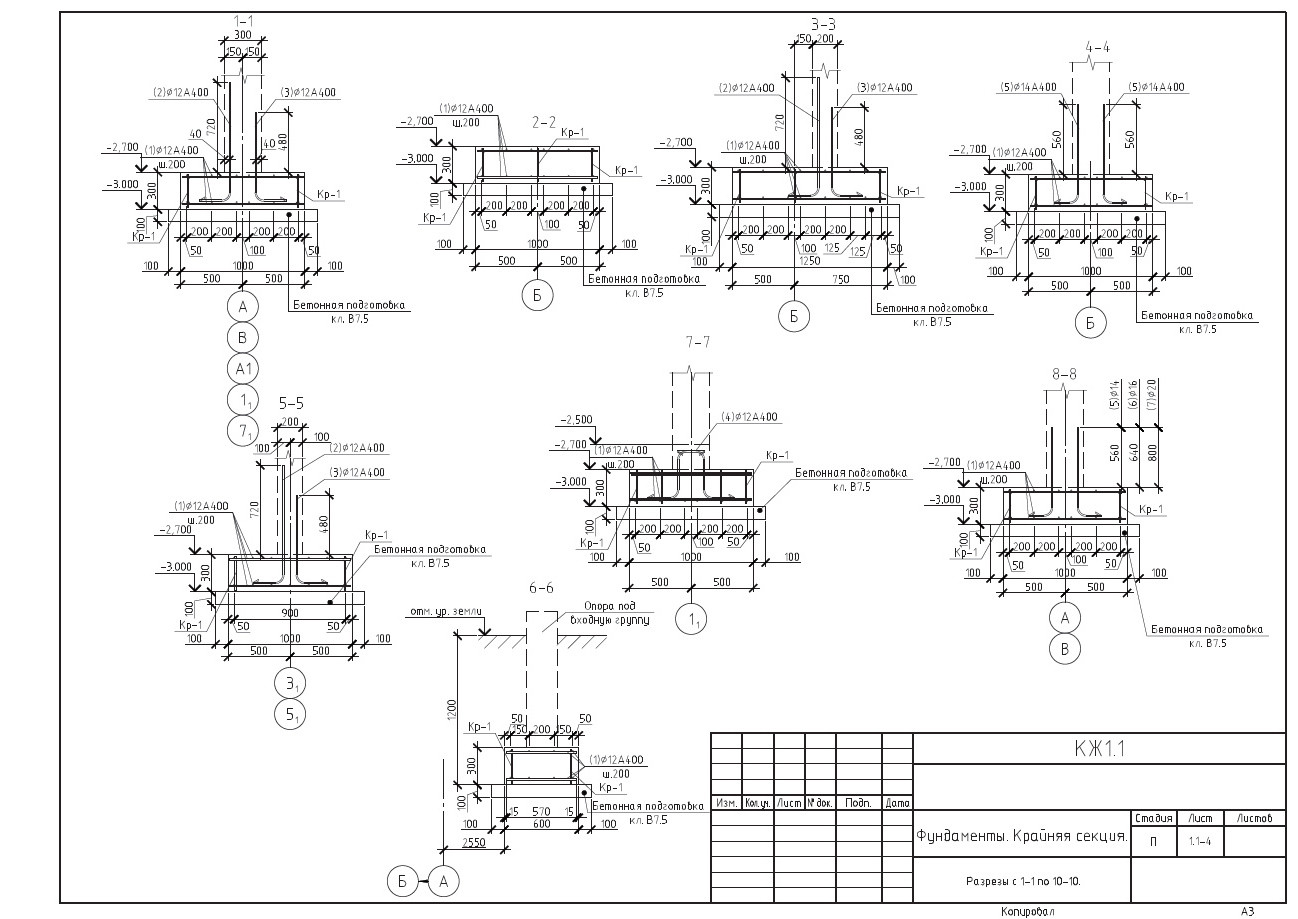

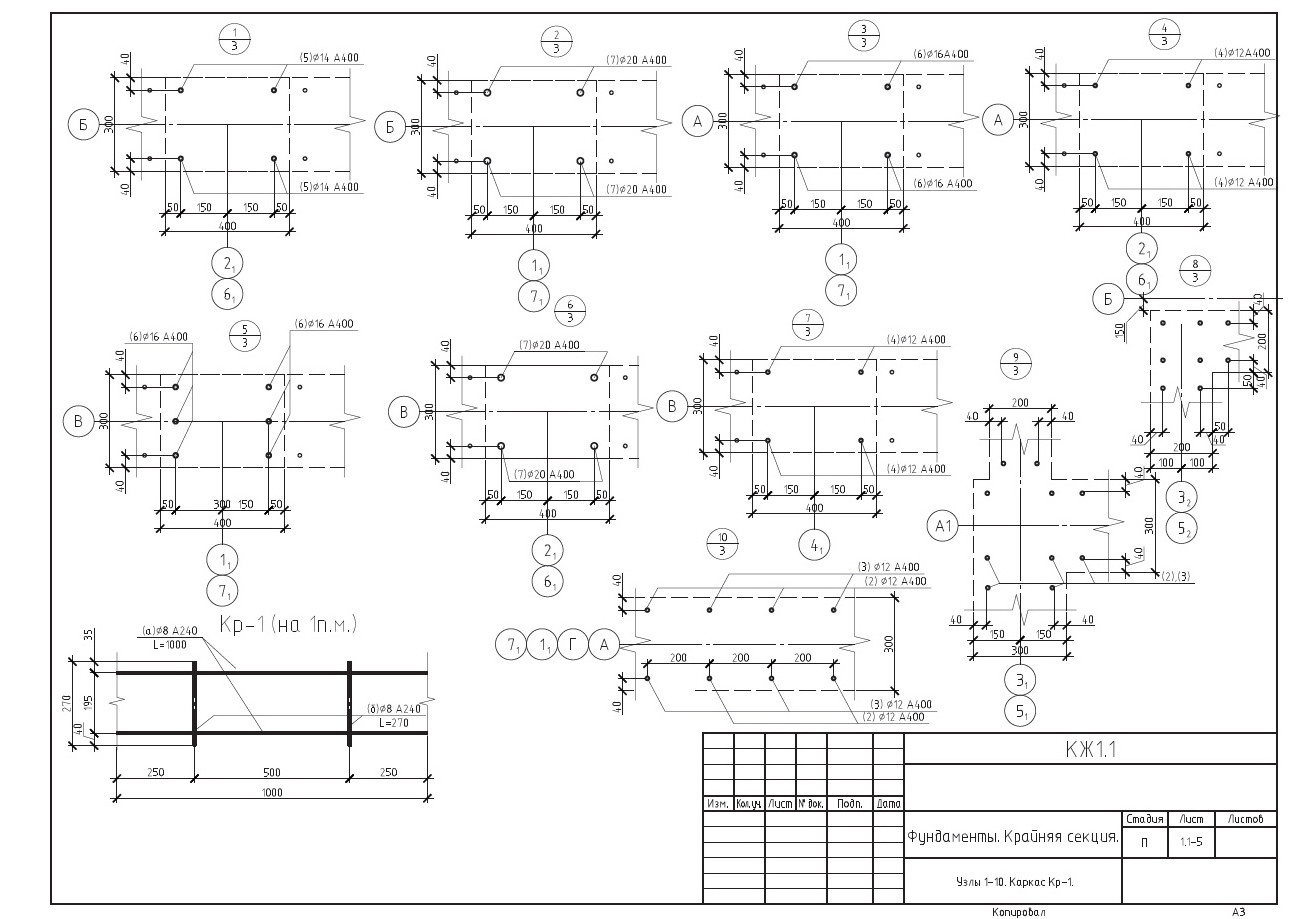

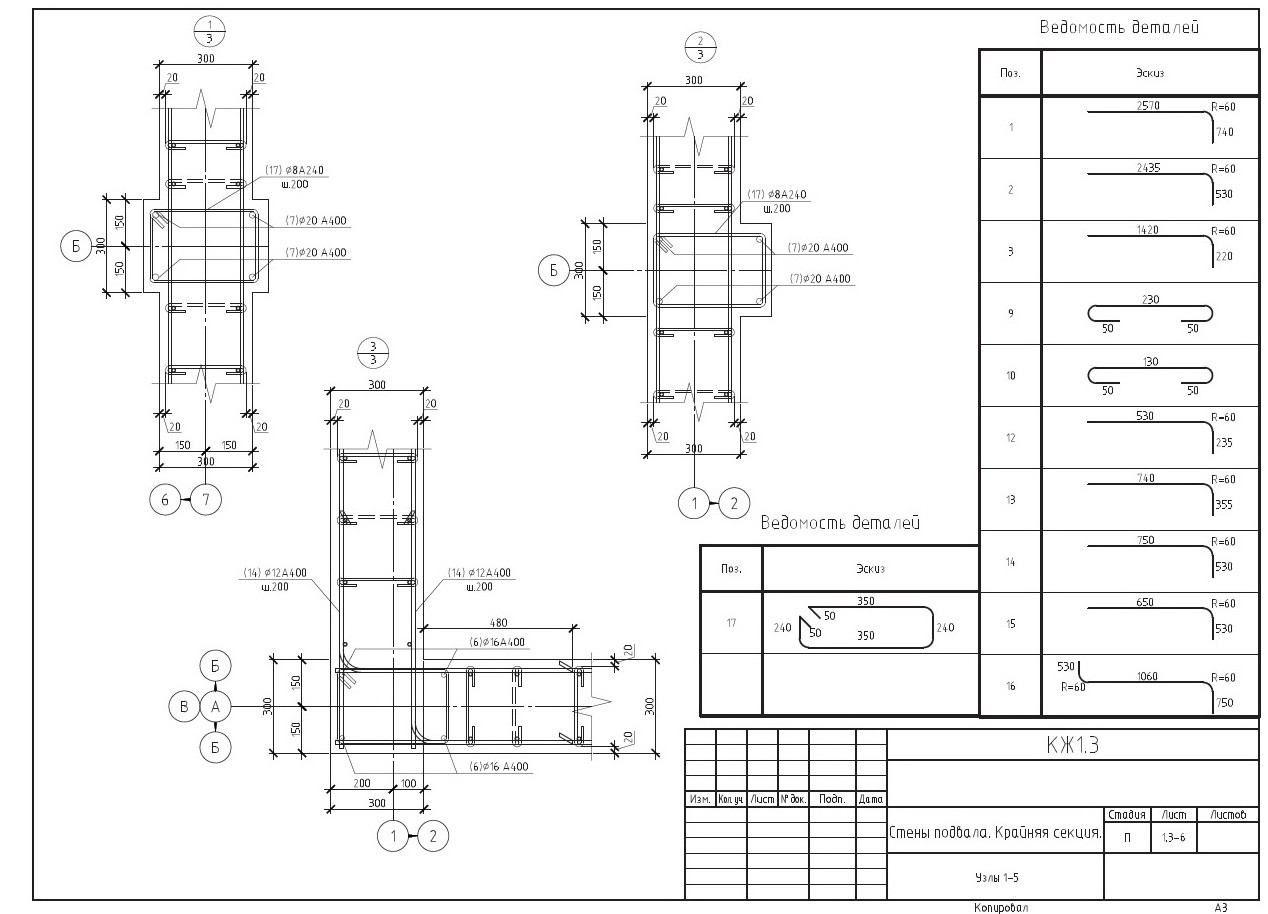

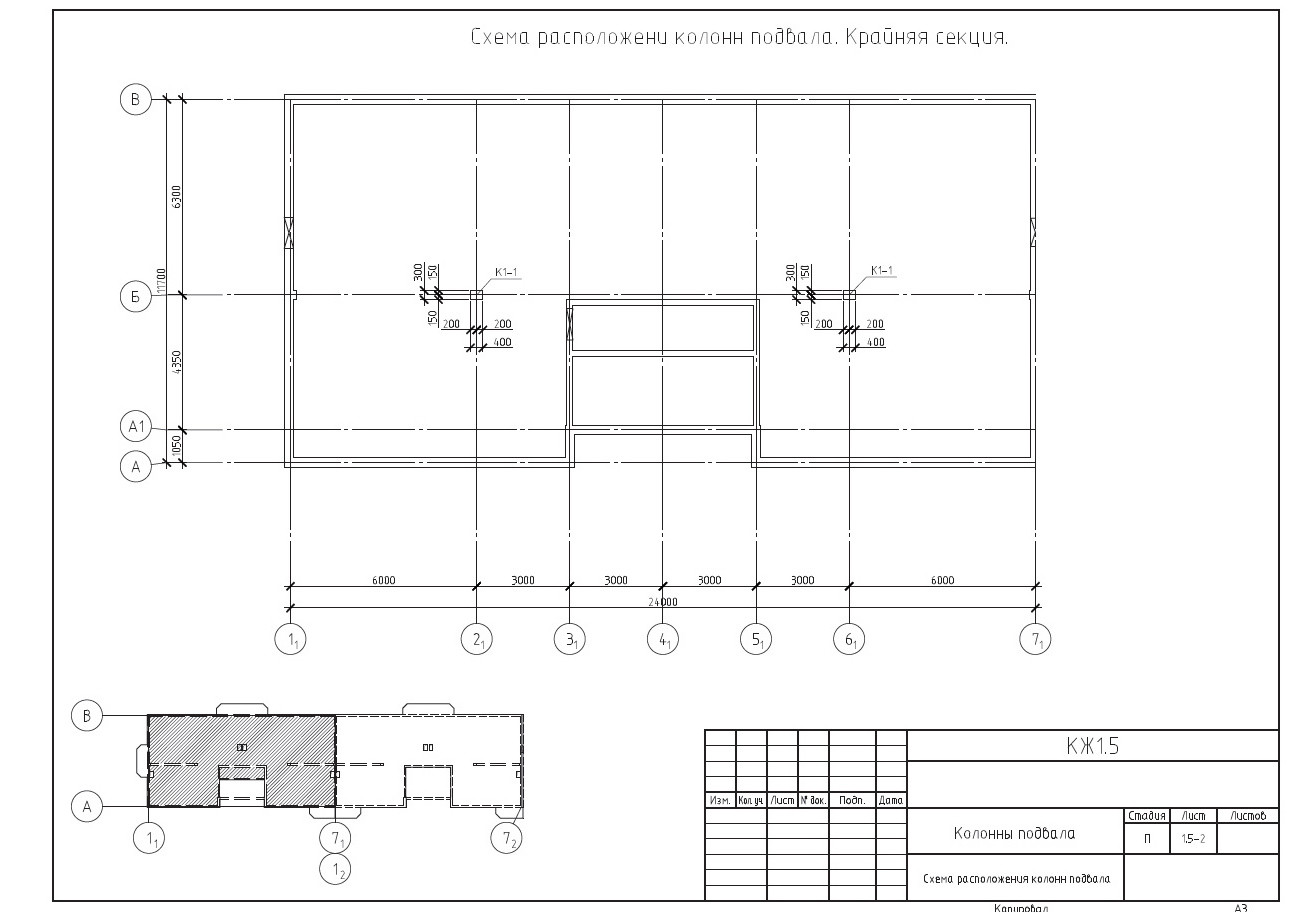

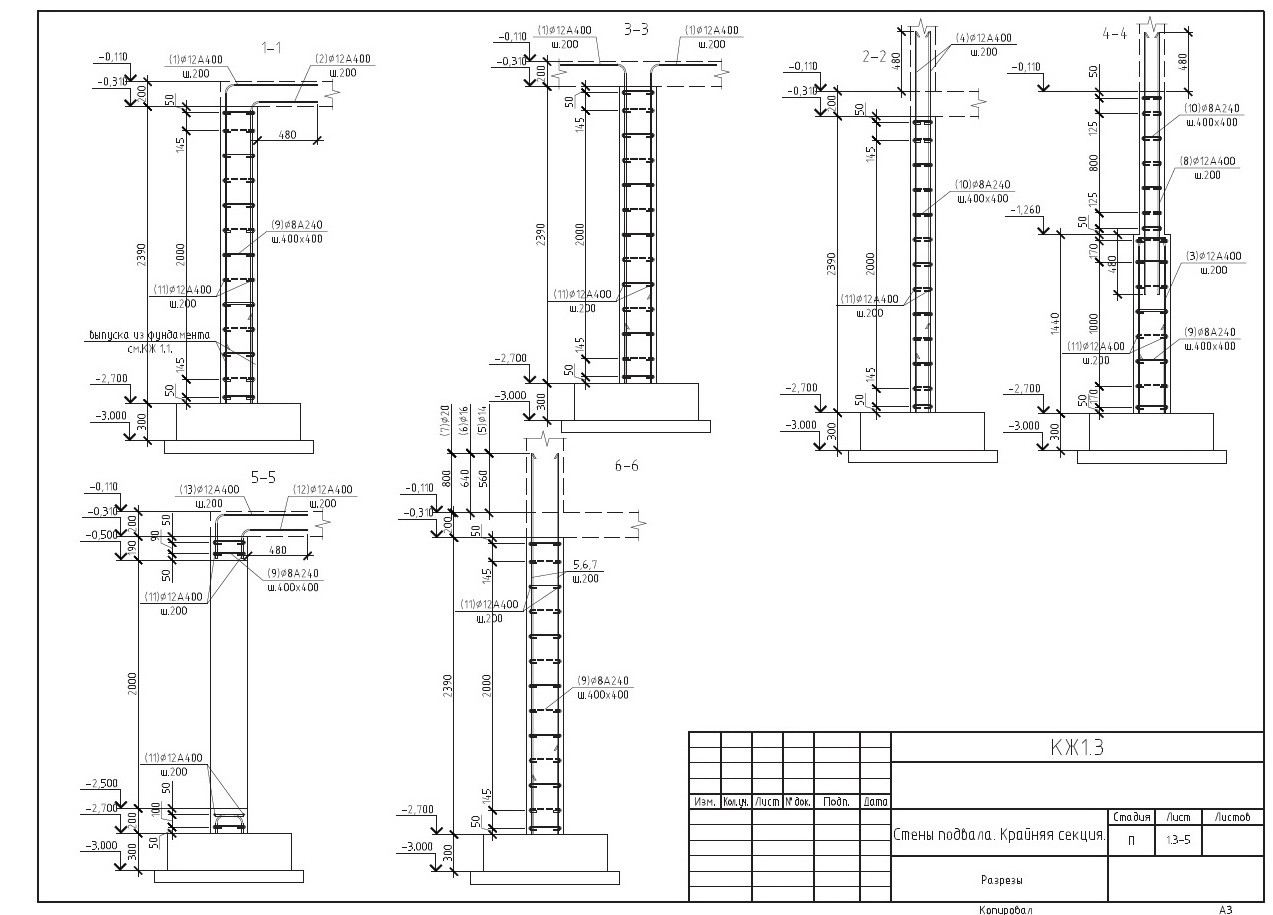

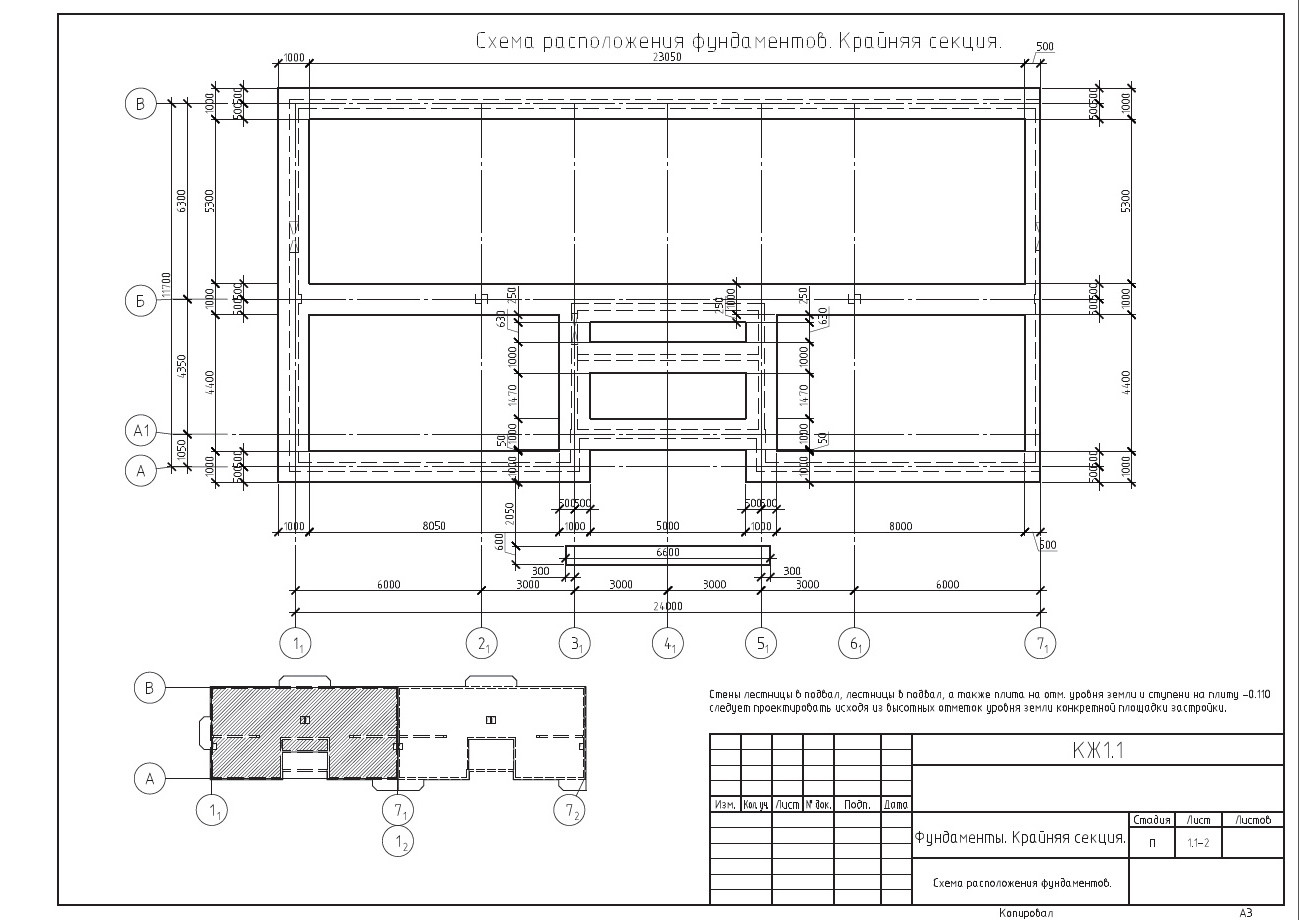

На основании раздела АР была выбрана конструктивная схема здания для варианта с использованием монолитных конструкций в том числе. Проектируемое здание рамной каркасной системы с продольным расположением балок (см. рис. 1.2). Вертикальные несущие конструкции – железобетонные колонны сечением 300х400 мм, жестко связанные с продольными балками и перекрытием. Пространственная жесткость здания при подобной конструктивной схеме и строительной системе обеспечивается жестким стыком «колонны – стены подвала» и «колонны – фундамент», а также совместной работой горизонтального диска перекрытий толщиной 200 мм с ядром жесткости, представляющих собой стены лестничного узла толщиной 200 мм. Шаг колонн в продольном направлении 6,0 м, в поперечном – 5,4 и 6,3 м. Высота этажа – 3 м. Высота подвала 2,5 м.

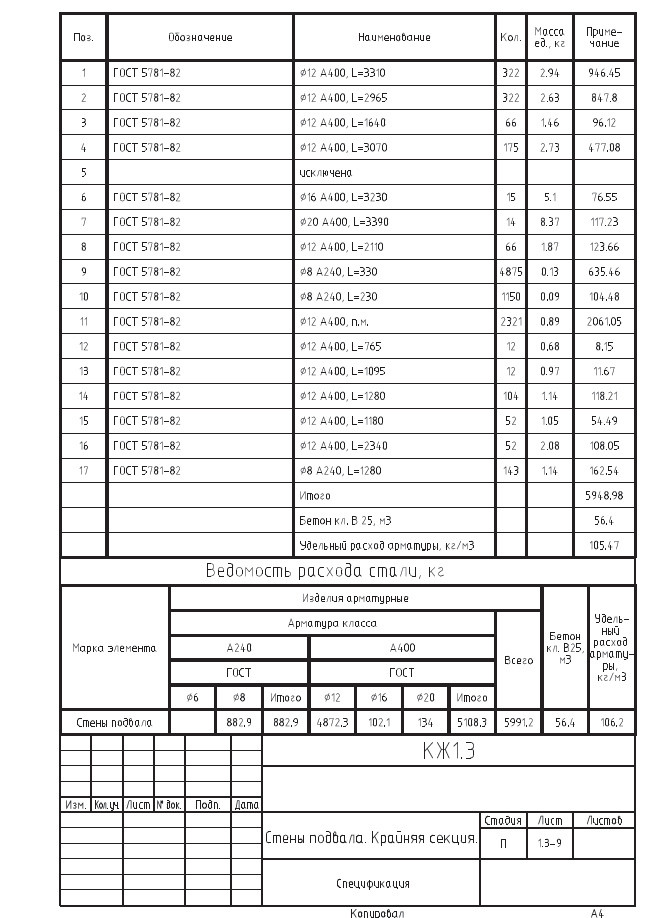

Далее был выполнен расчет в программном комплексе SCAD, по результатом которого были определены усилия в элементах каркаса и принято армирование всех железобетонных конструкций. После чего был выполнен альбом рабочих чертежей раздела КЖ, который после проверки и внесения некоторых изменений, связанных с инженерными системами, был принят заказчиком.

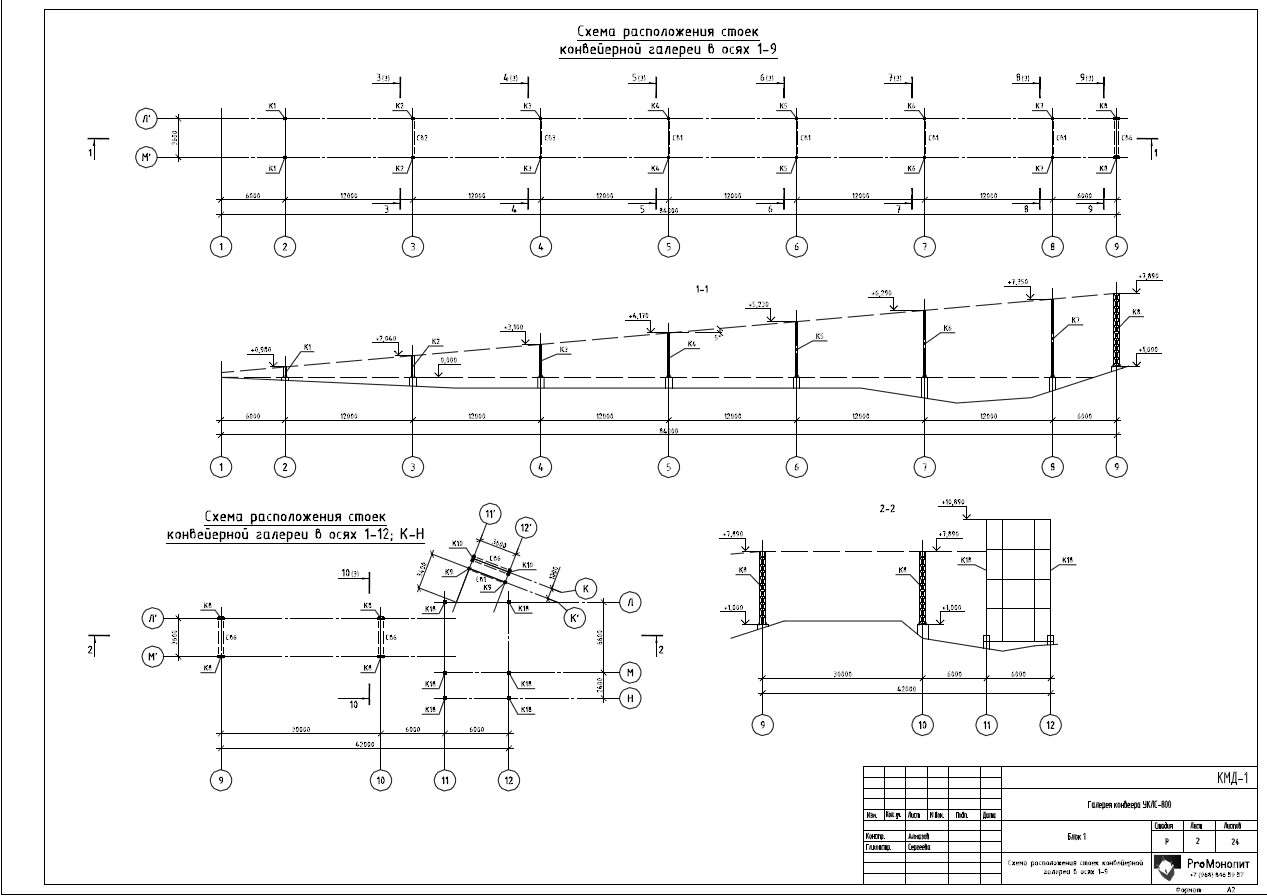

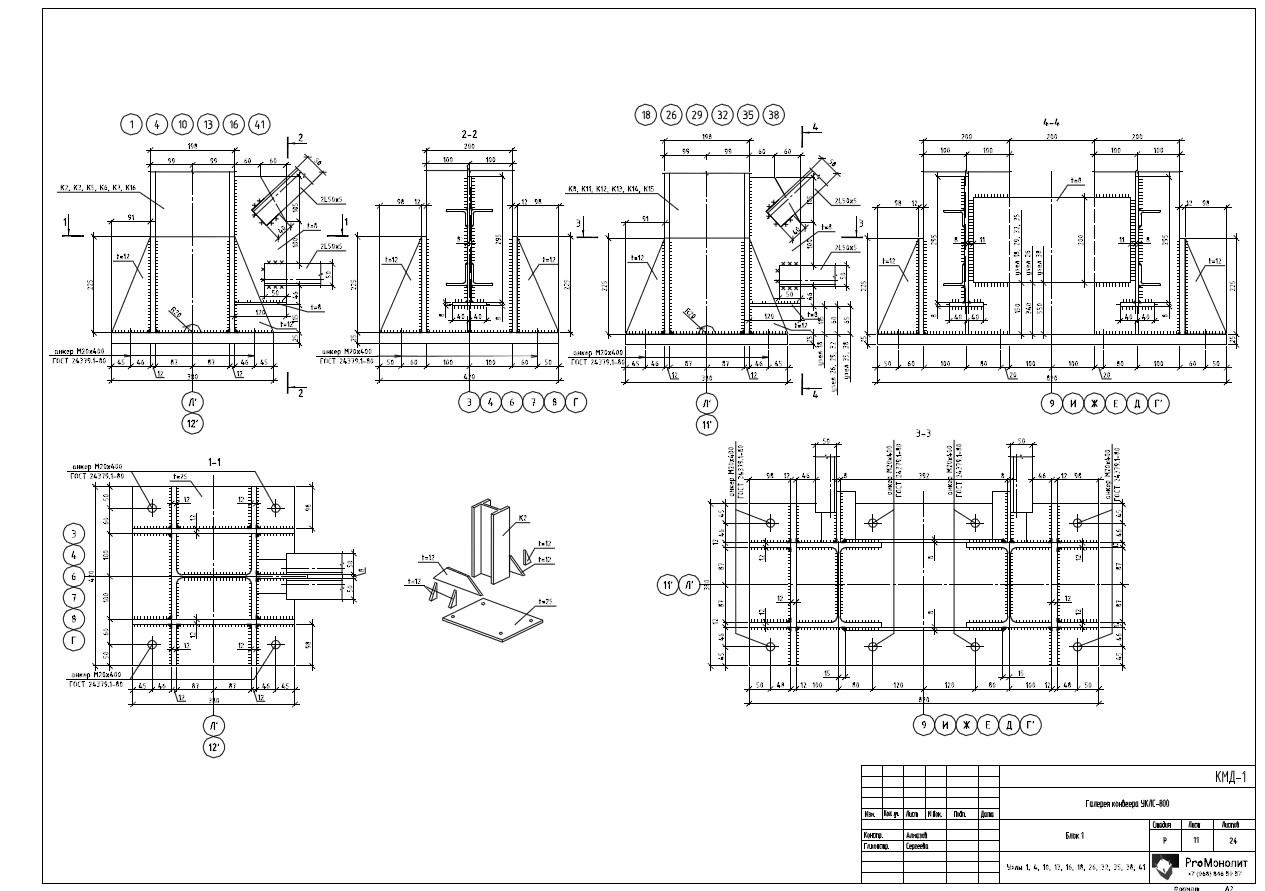

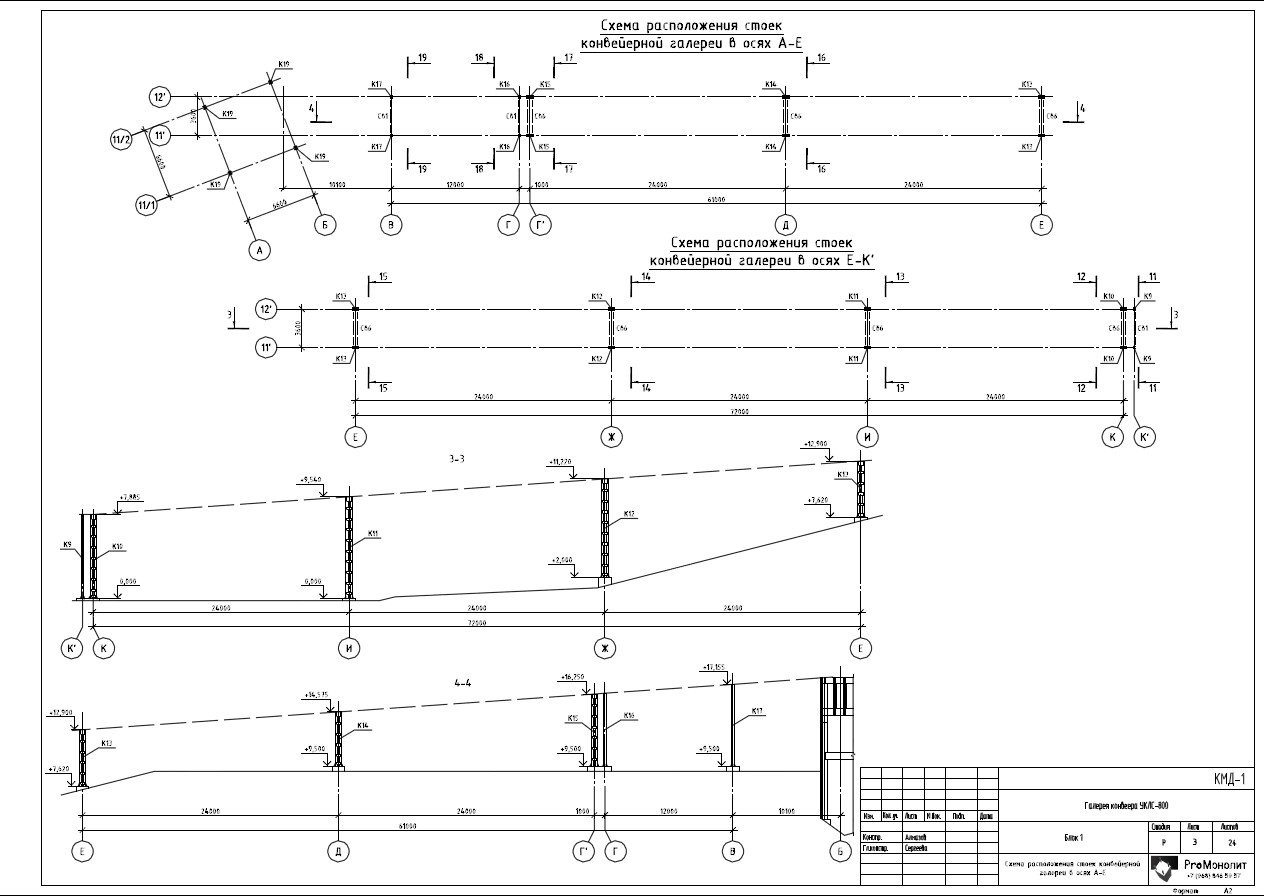

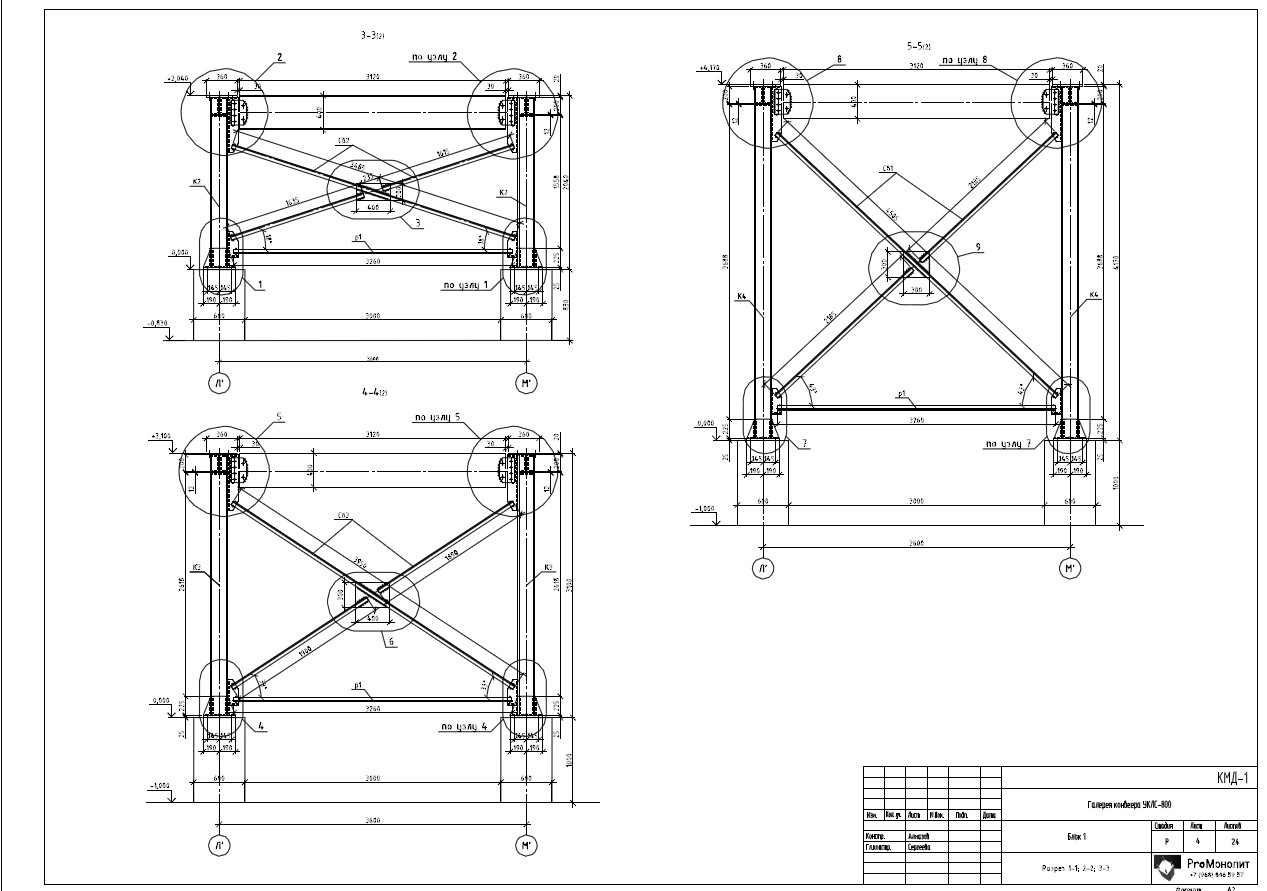

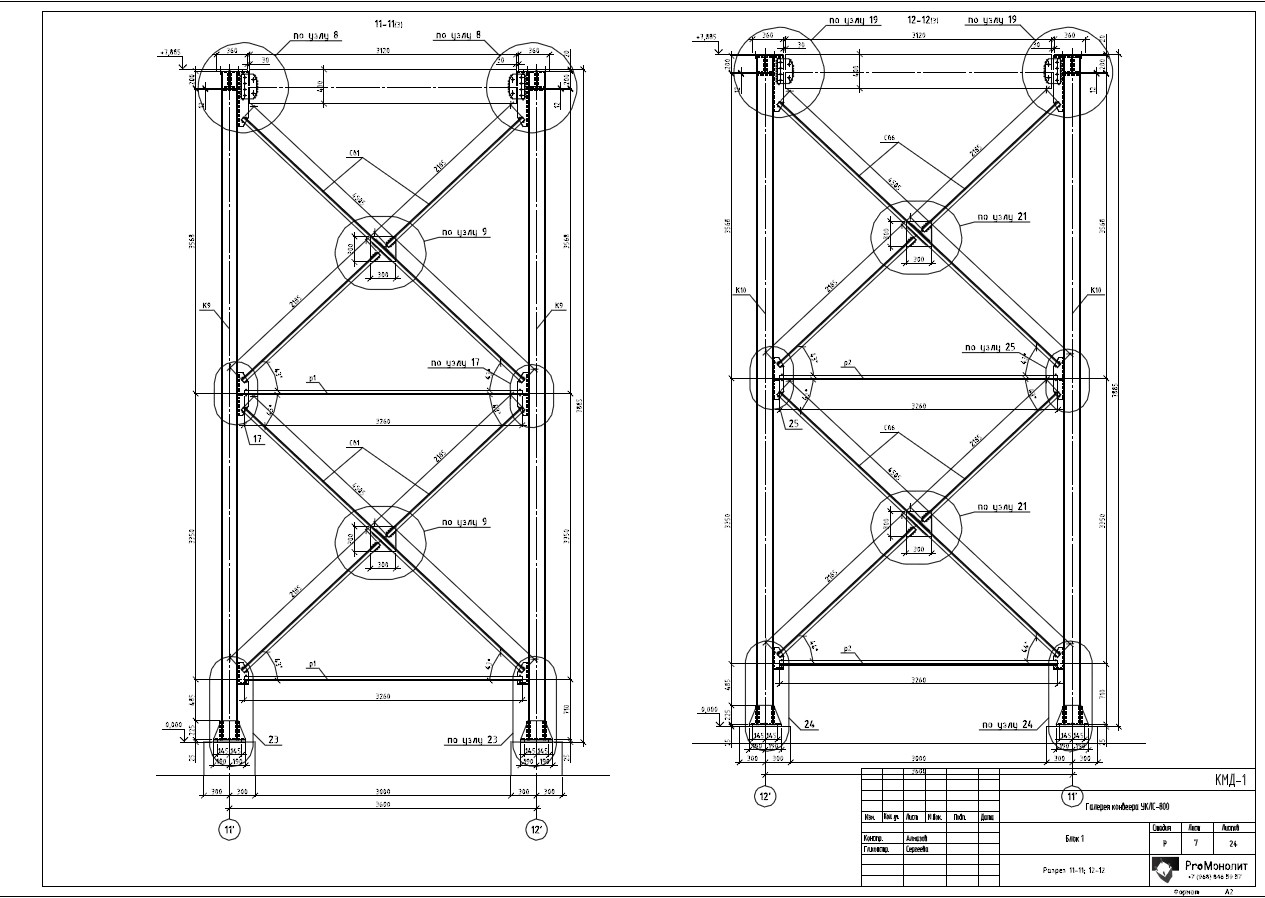

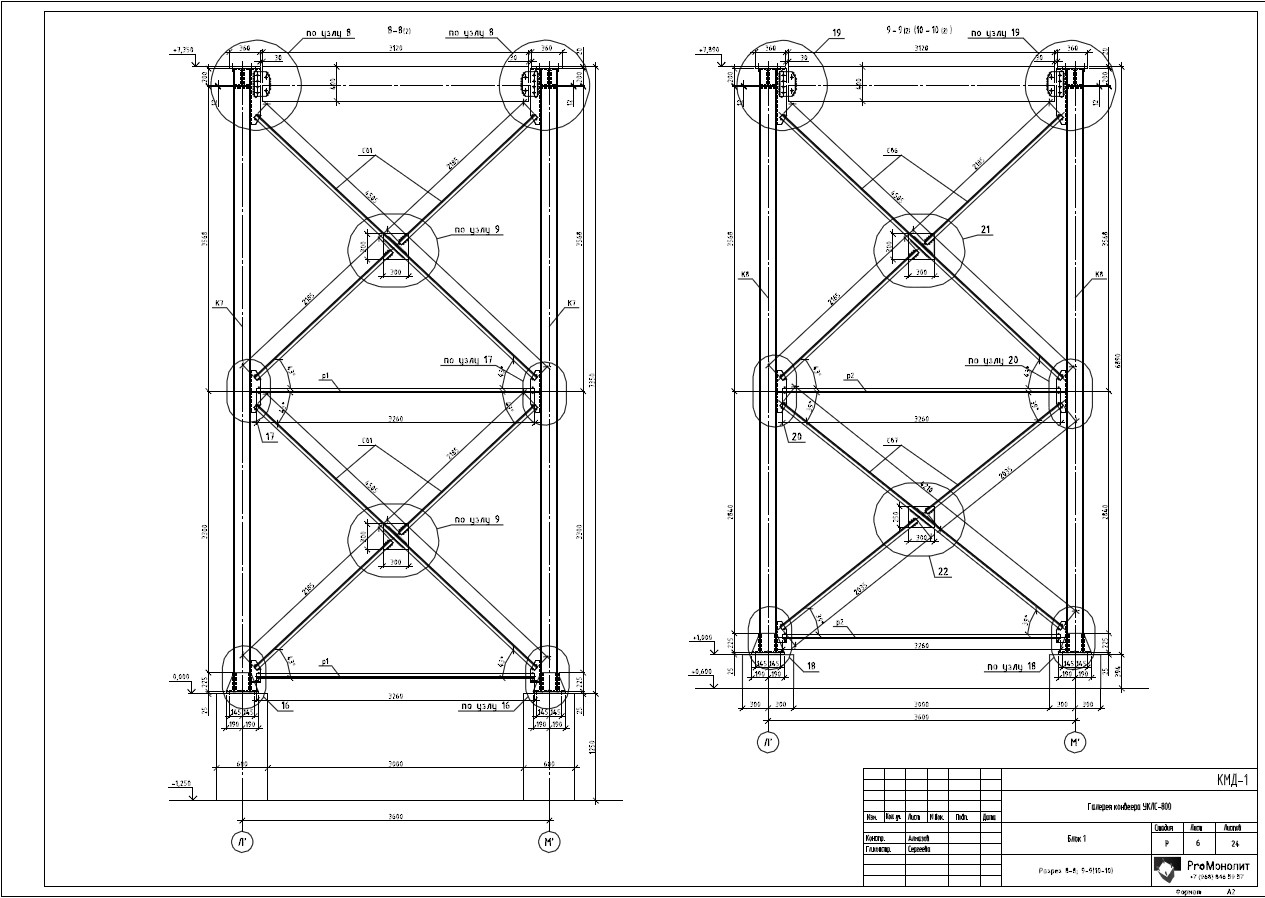

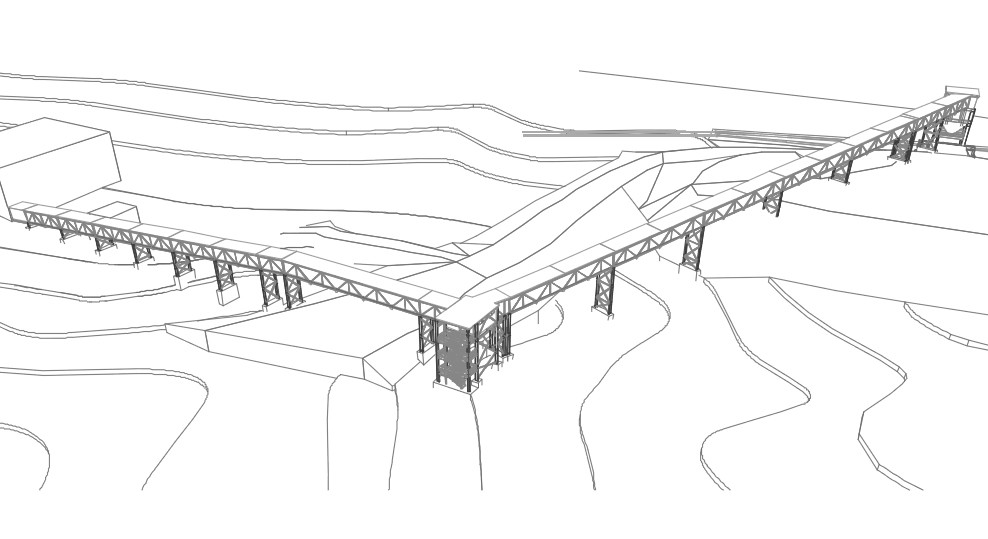

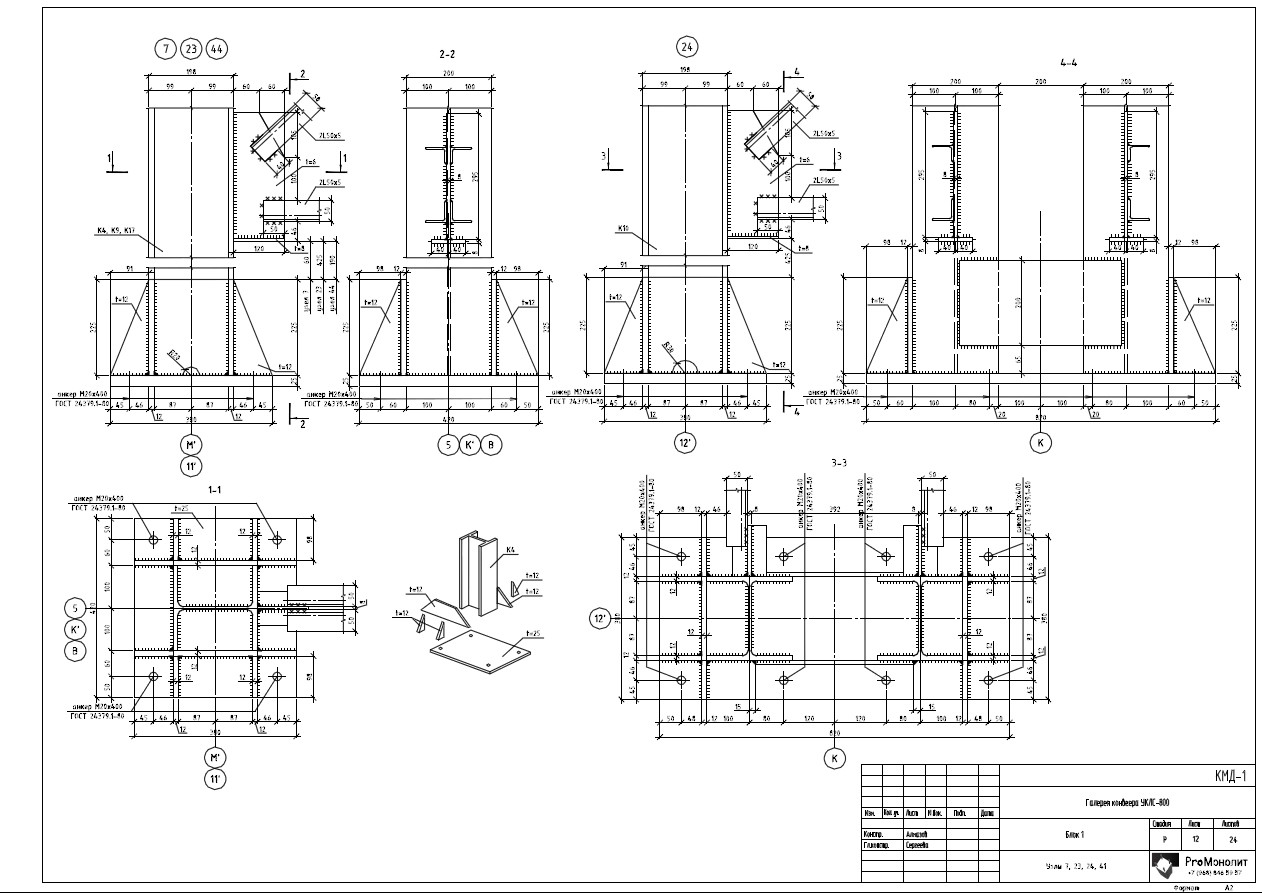

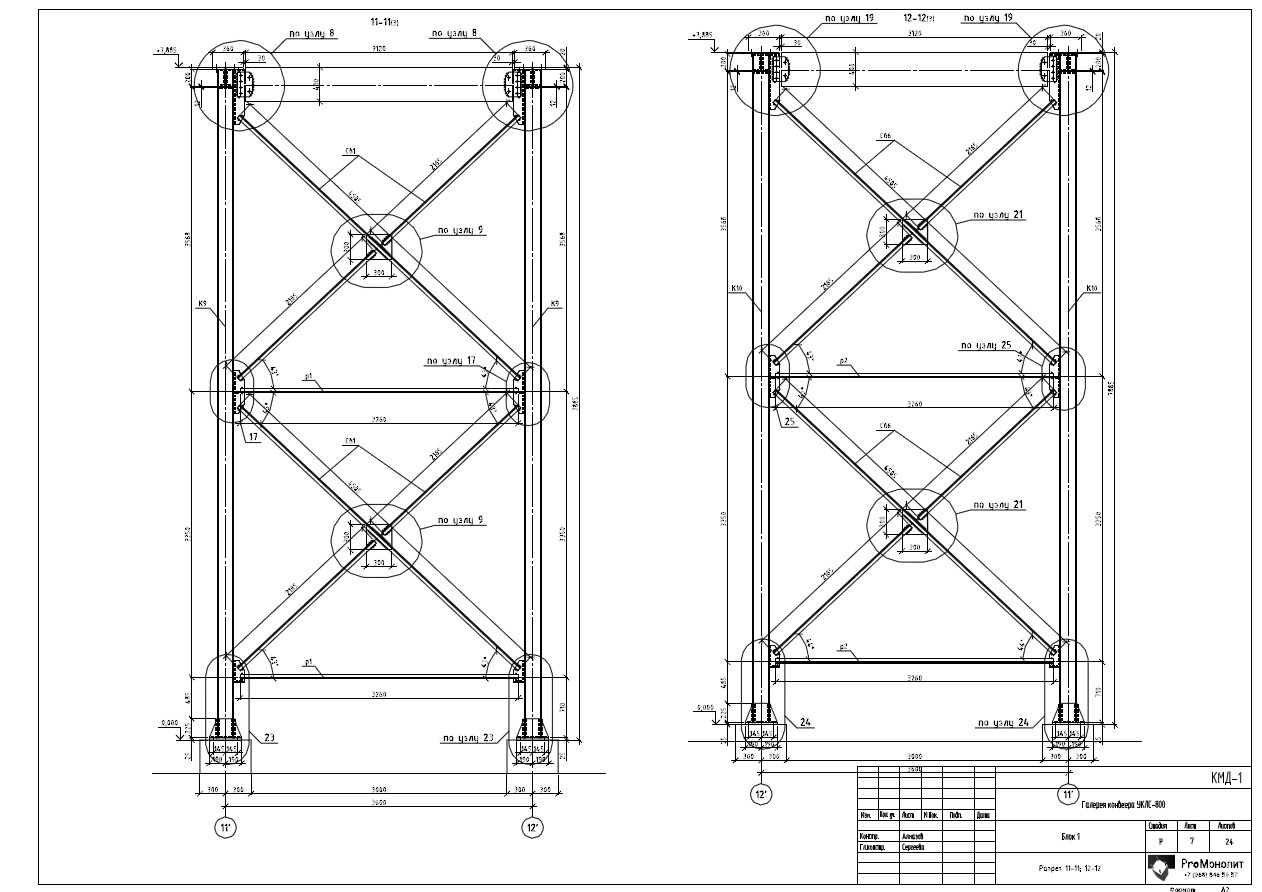

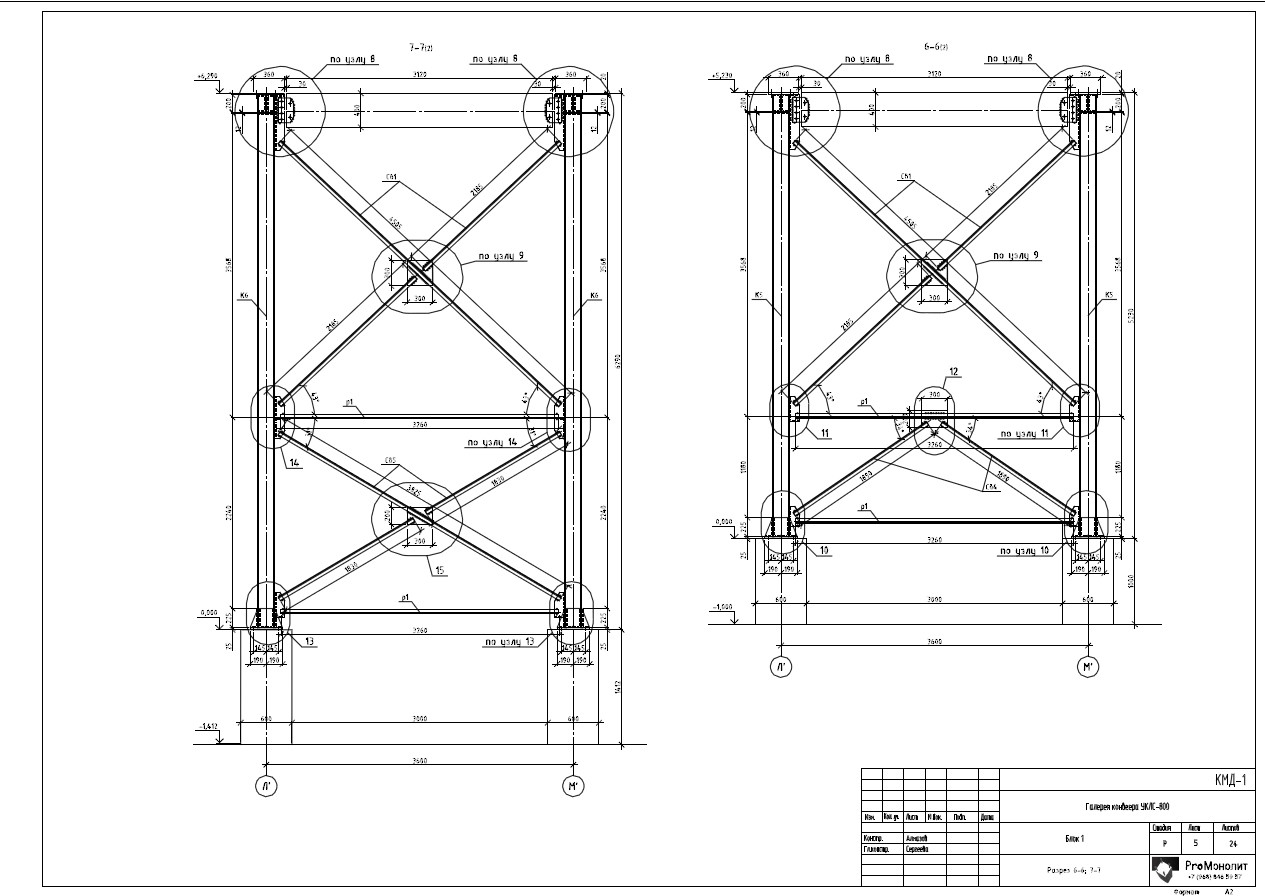

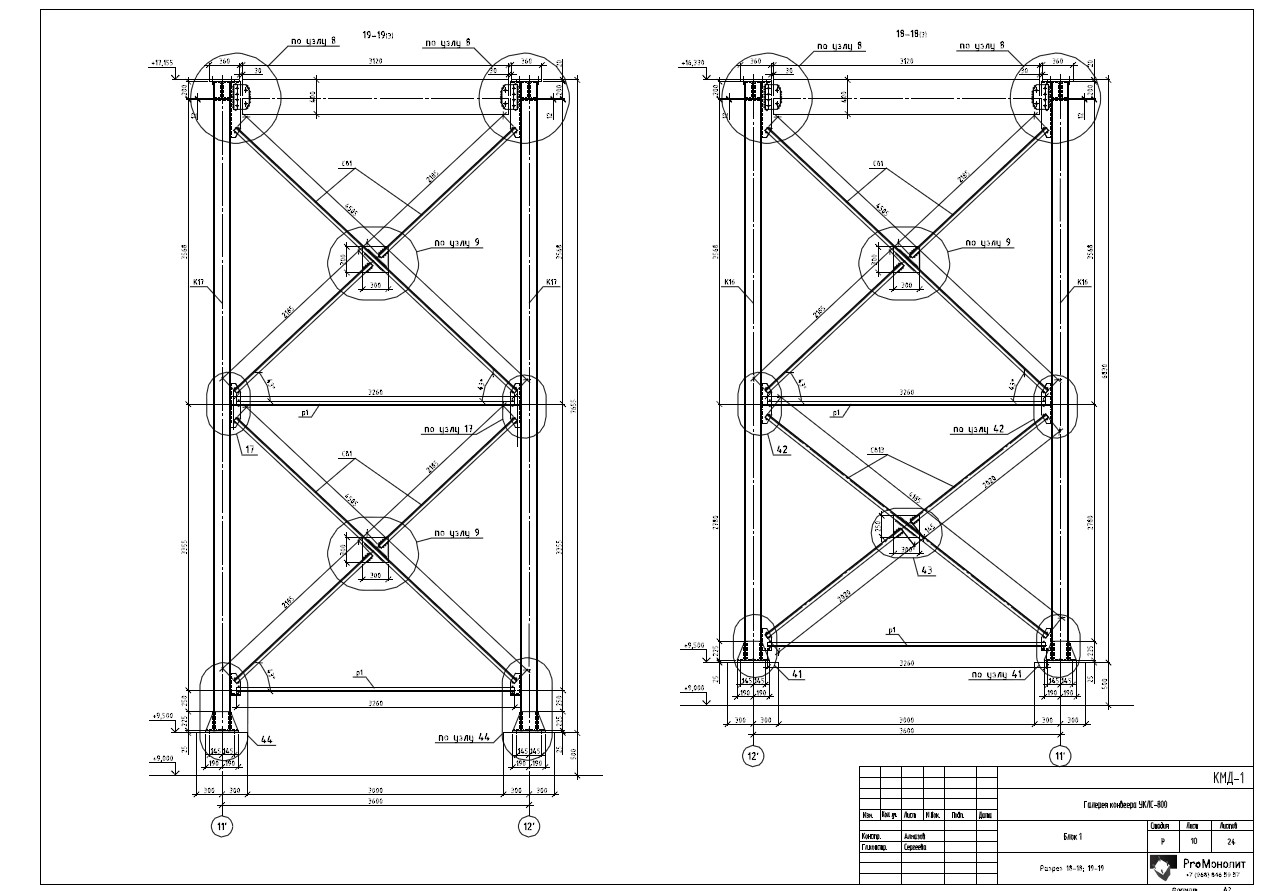

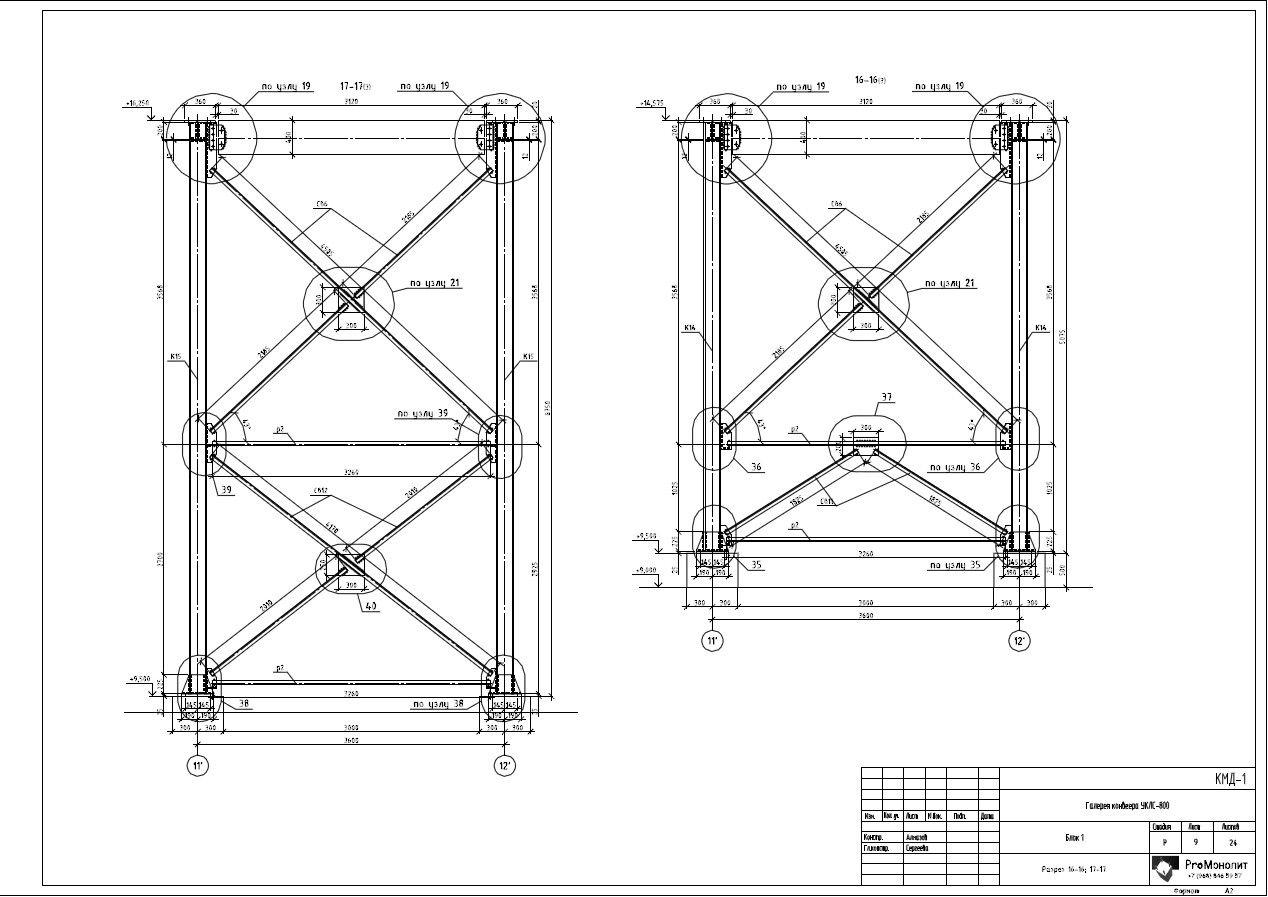

Транспортная галлерея в Гуково.

Нет текстового описания.

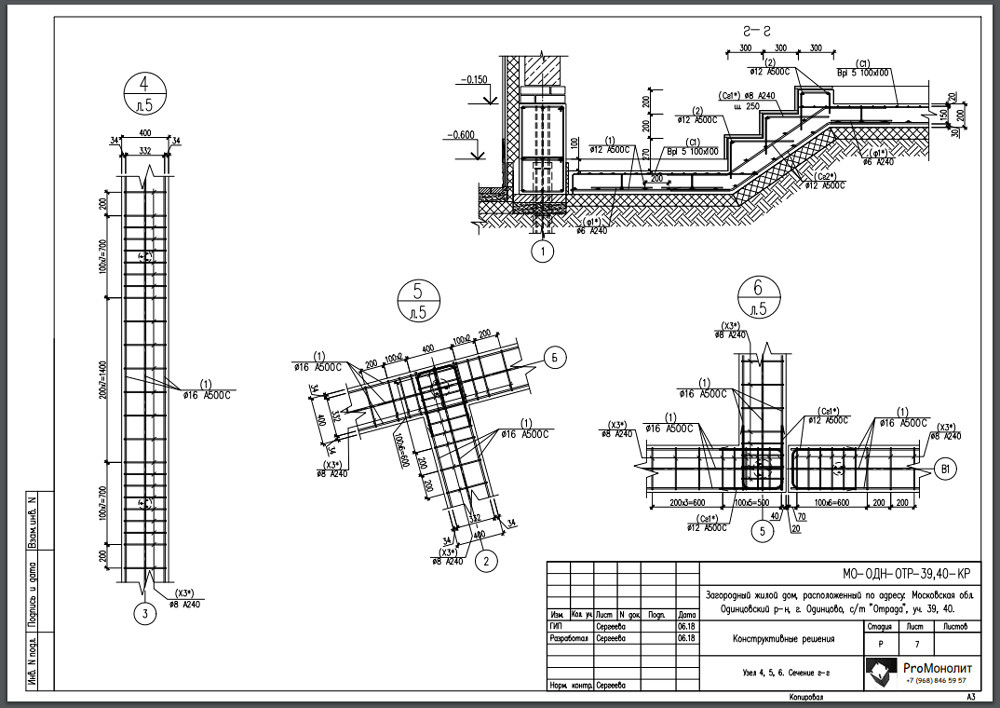

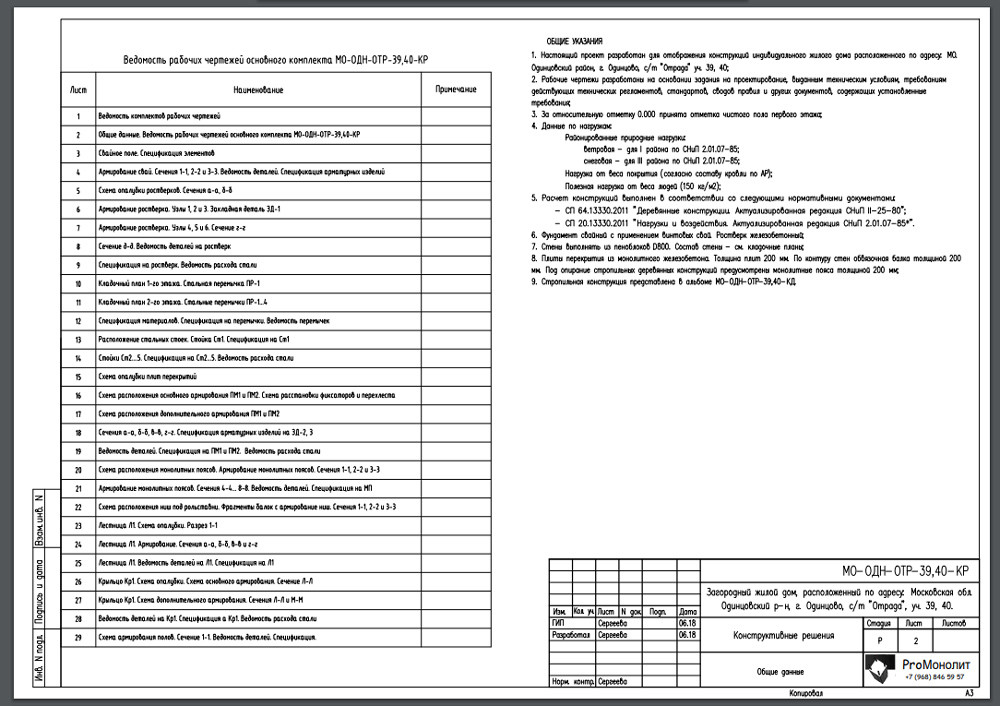

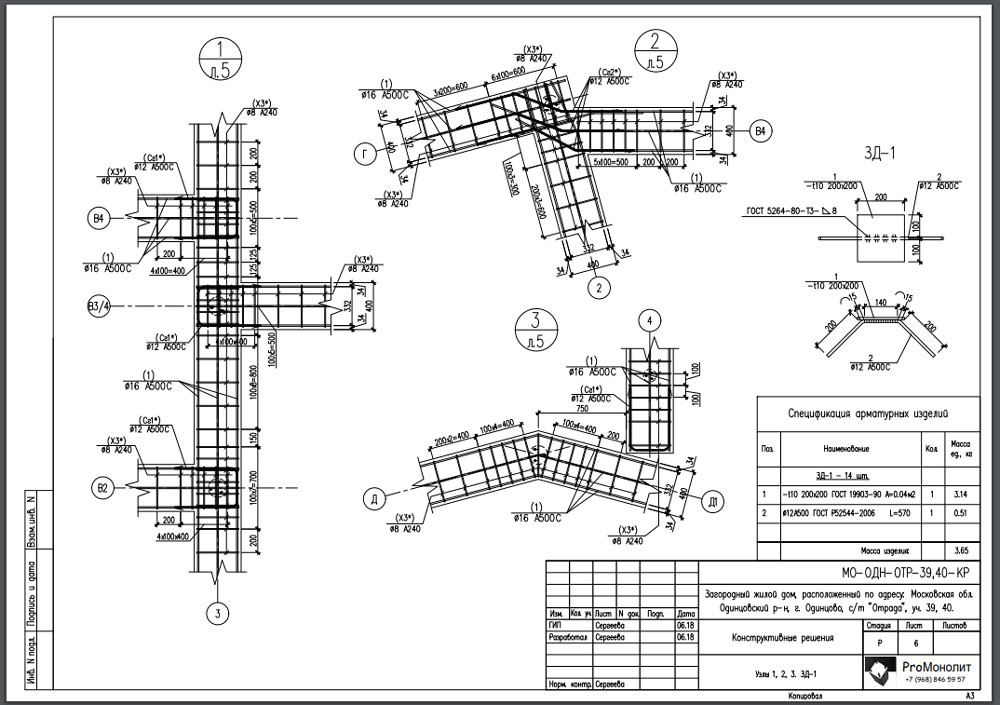

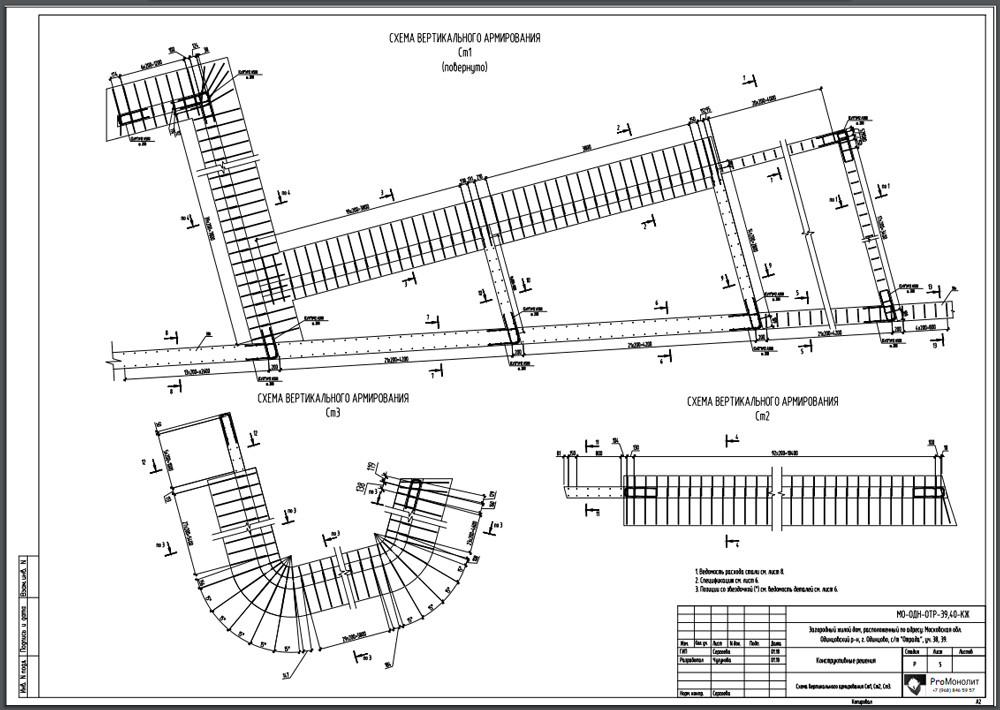

Загородный индивидуальный жилой дом. Поселок "Отрада" в Одинцово.

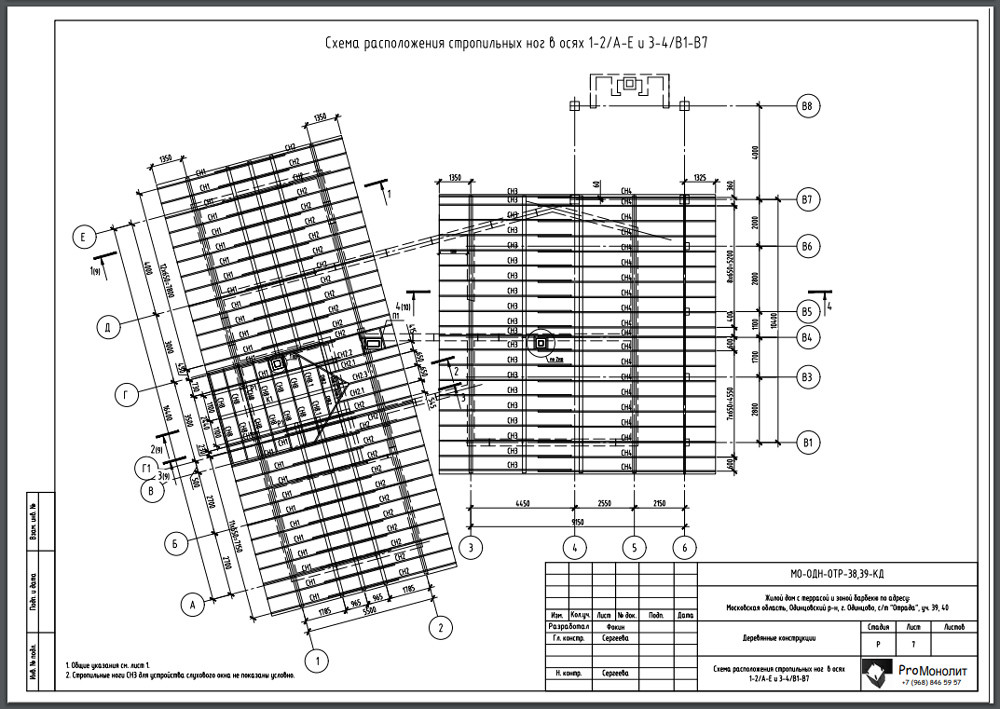

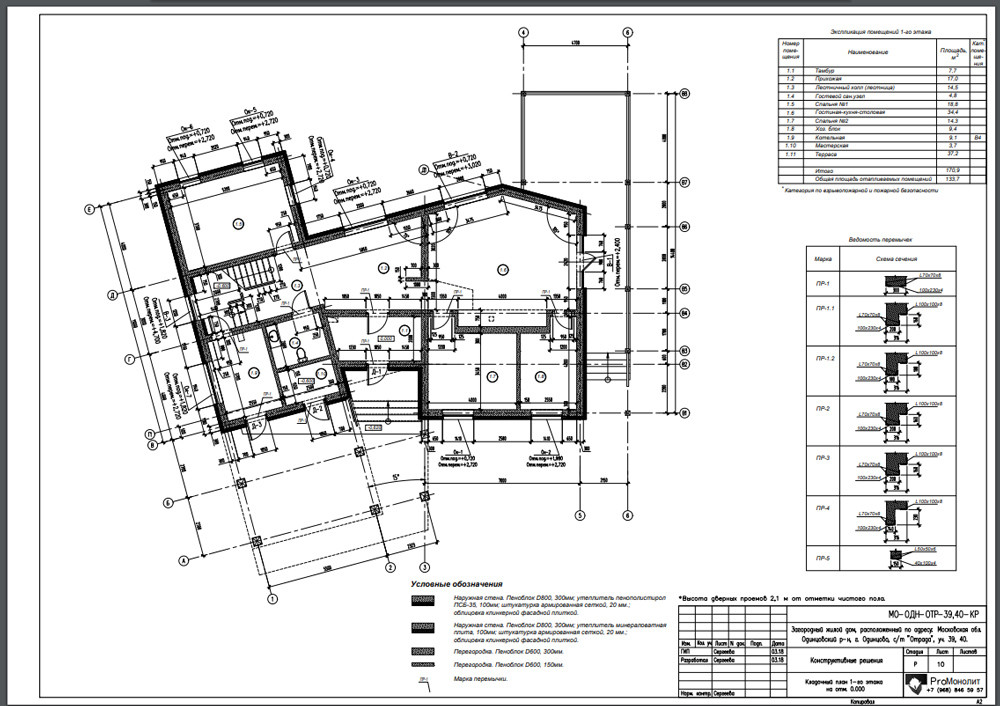

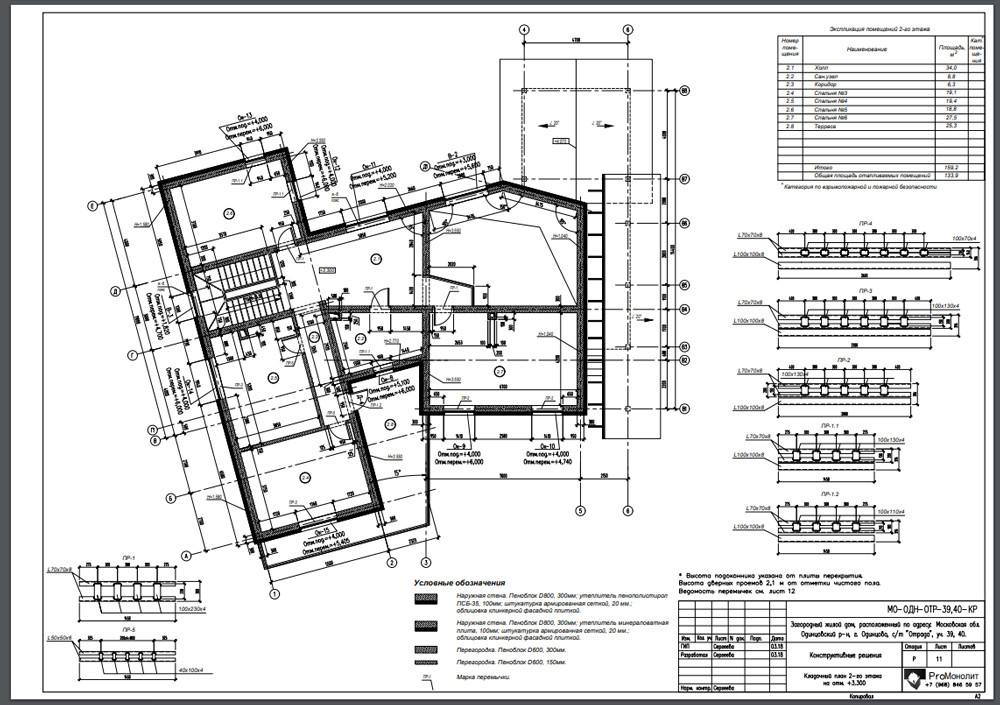

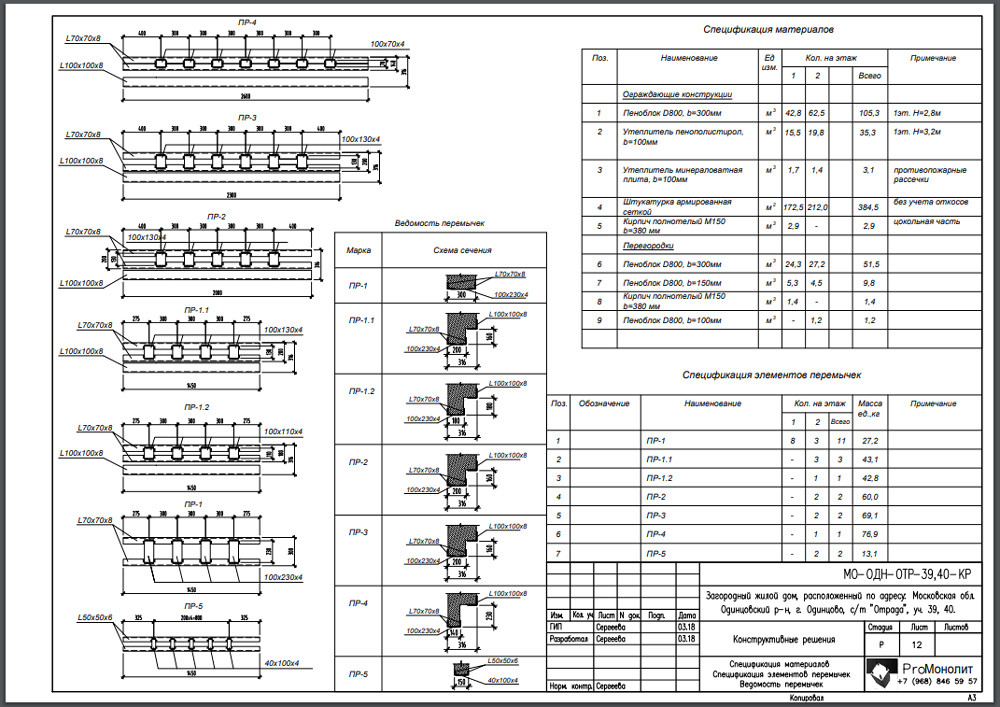

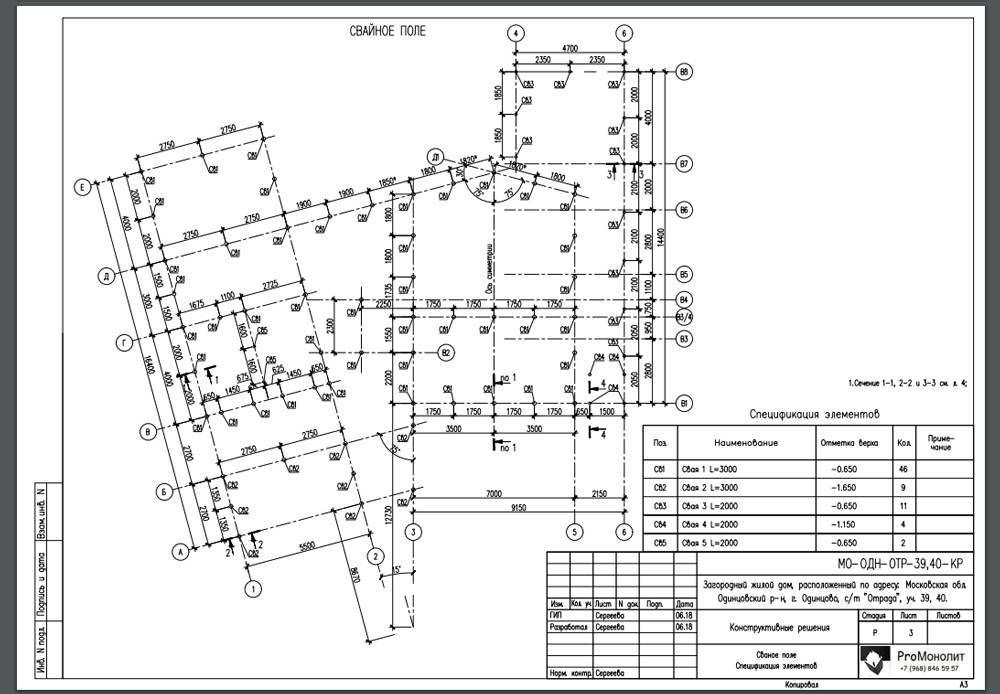

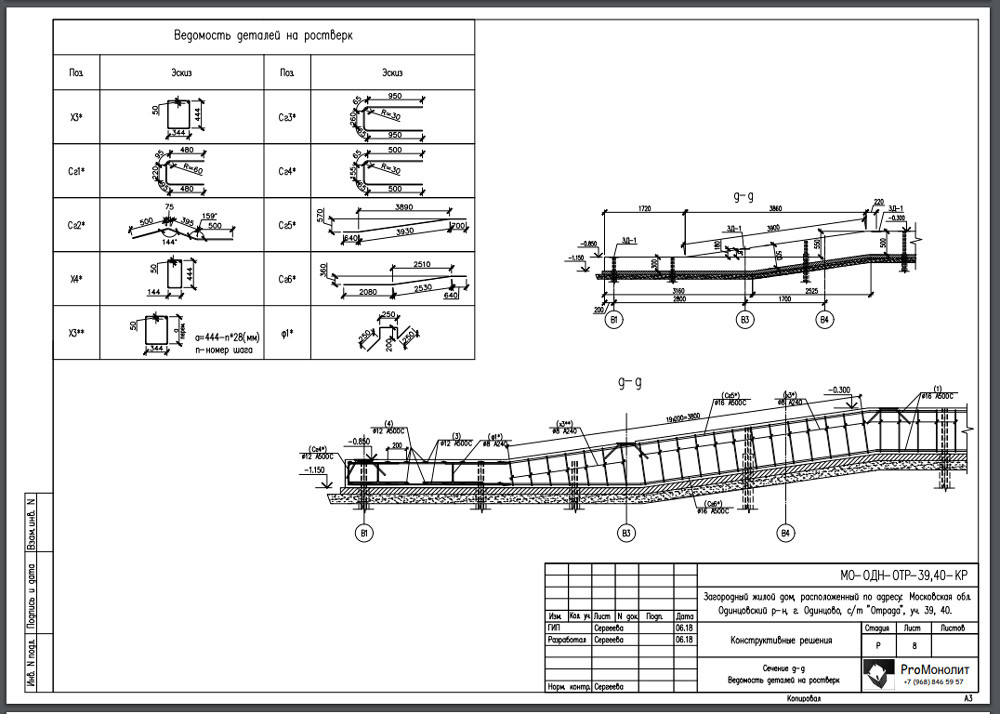

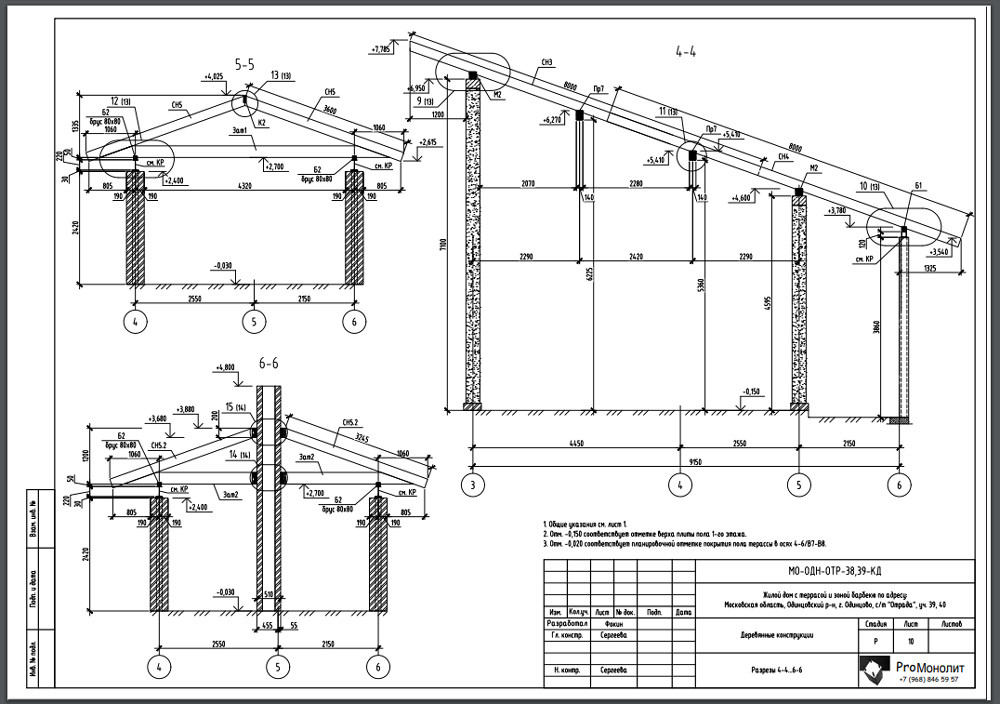

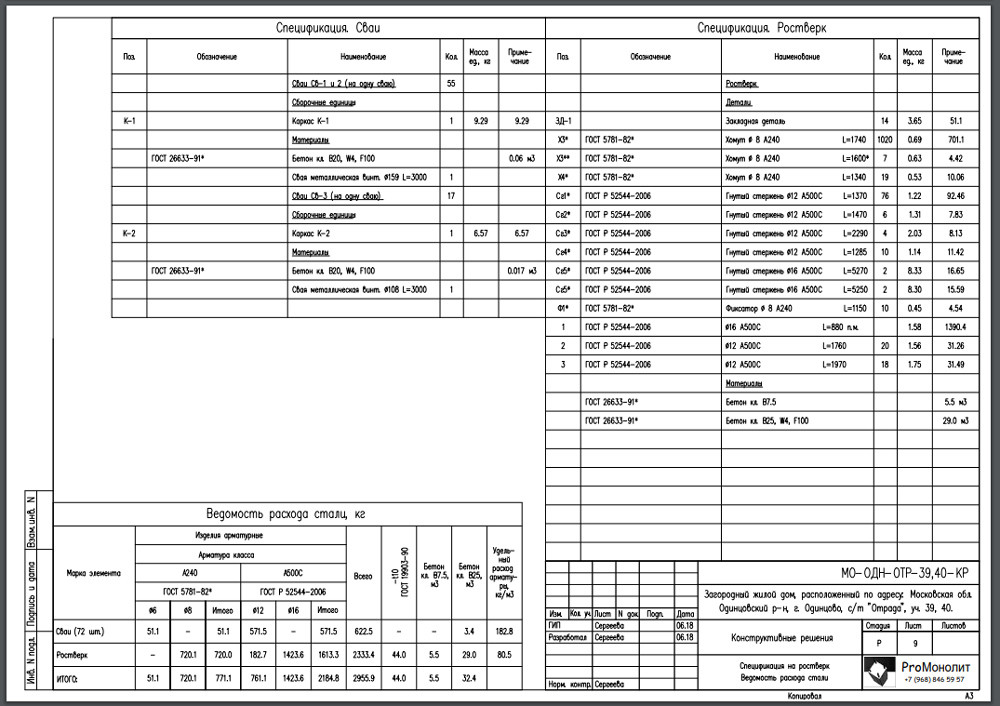

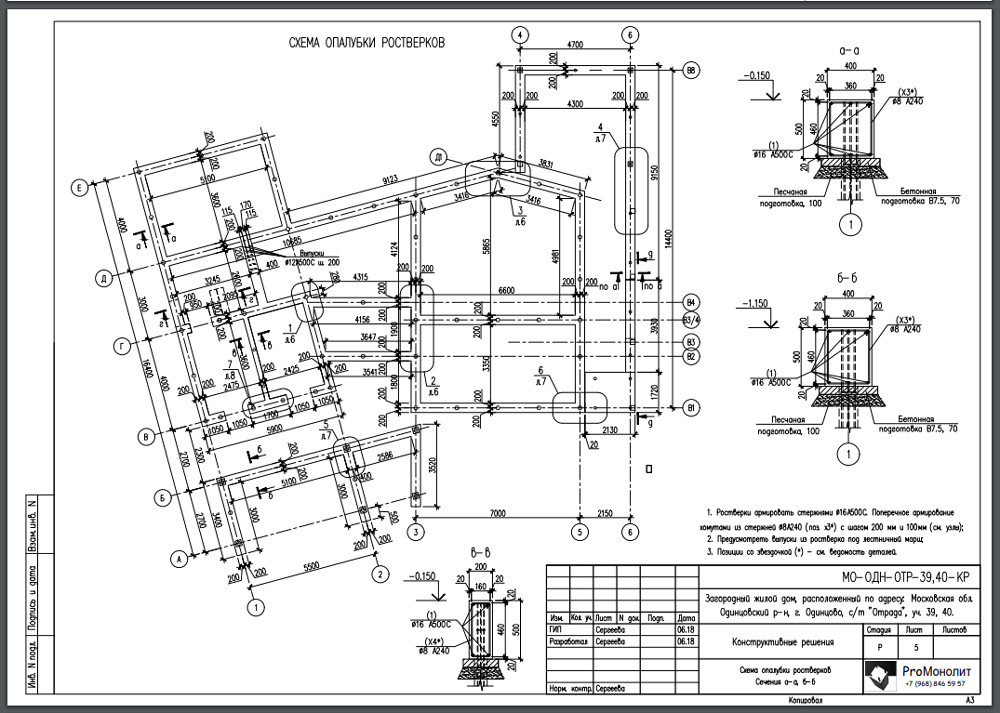

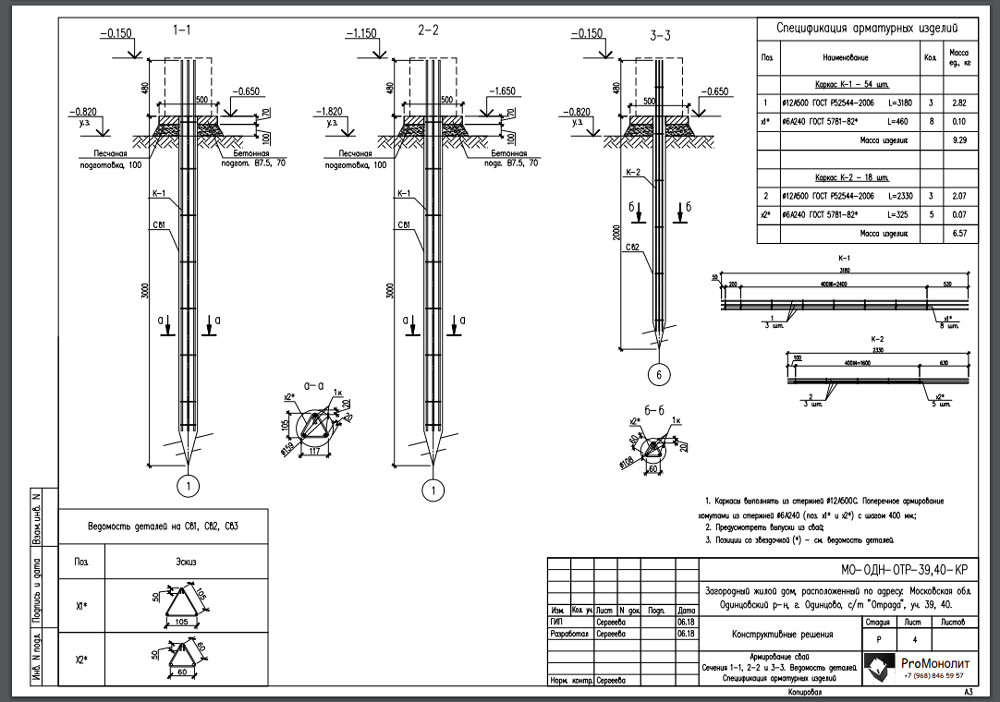

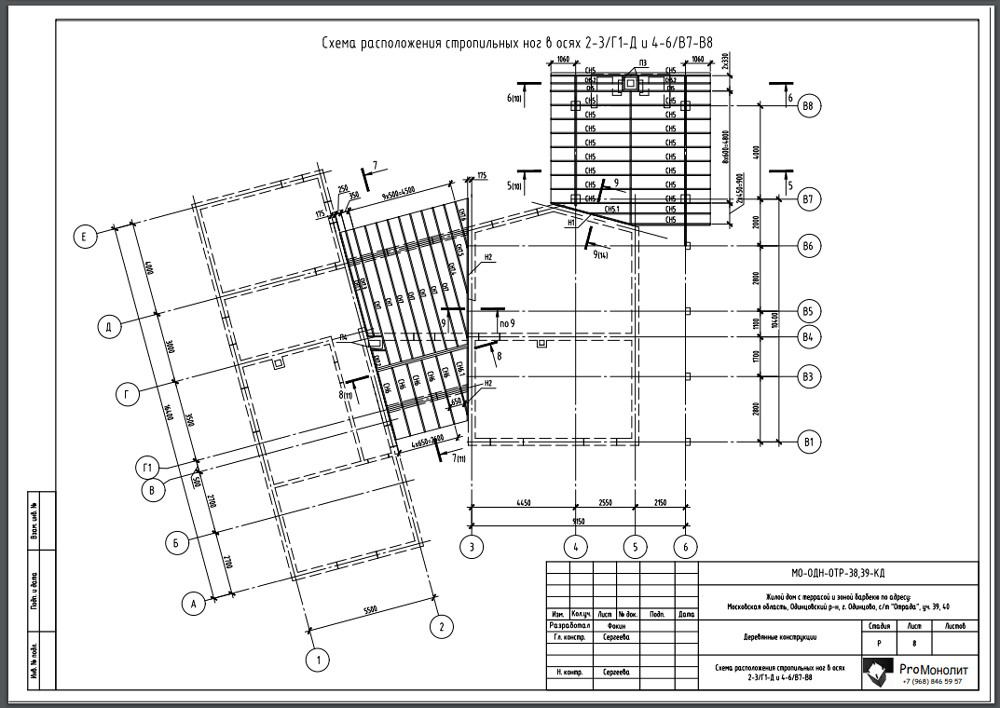

Дом разной этажности с террасой на втором этаже, гаражом и зоной барбекю. В данном проекте разработан свайный фундамент с применением винтовых свай. Железобетонный ростверк объединяющий сваи запроектирован с учетом рельефа участка. Стены выполнены из пеноблоков D800. Перекрытия монолитные железобетонные. Лестница монолитная железобетонная с забежными ступенями. Стропильная система деревянная с различным уклоном кровли над отдельными частями здания. Конструктивный проект учитывает все нюансы интерьерных и экстерьерных решений.

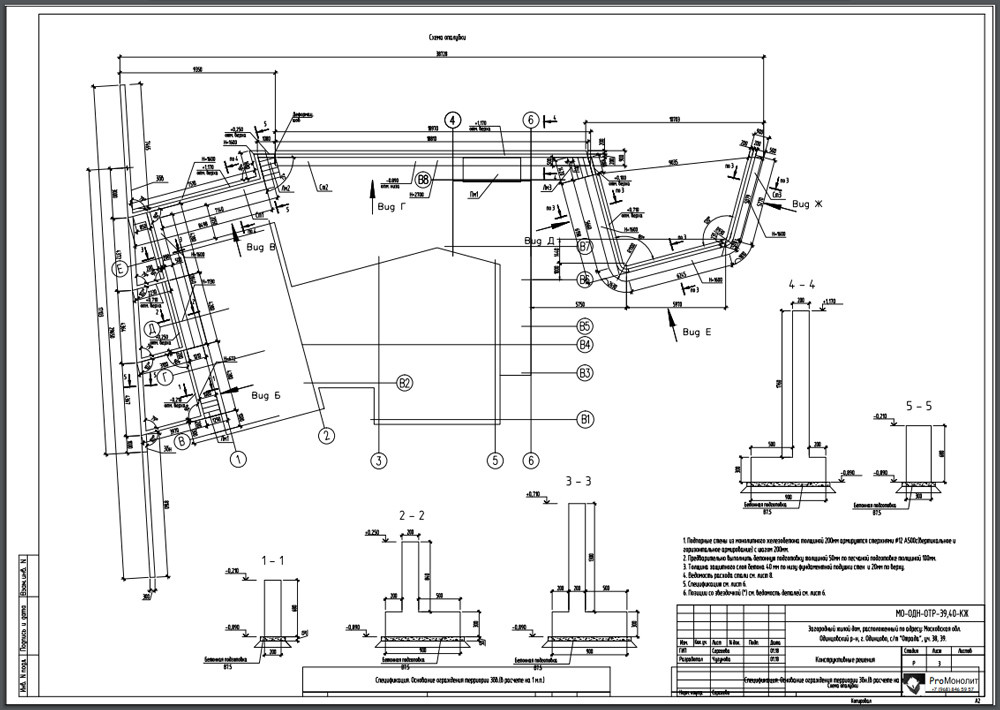

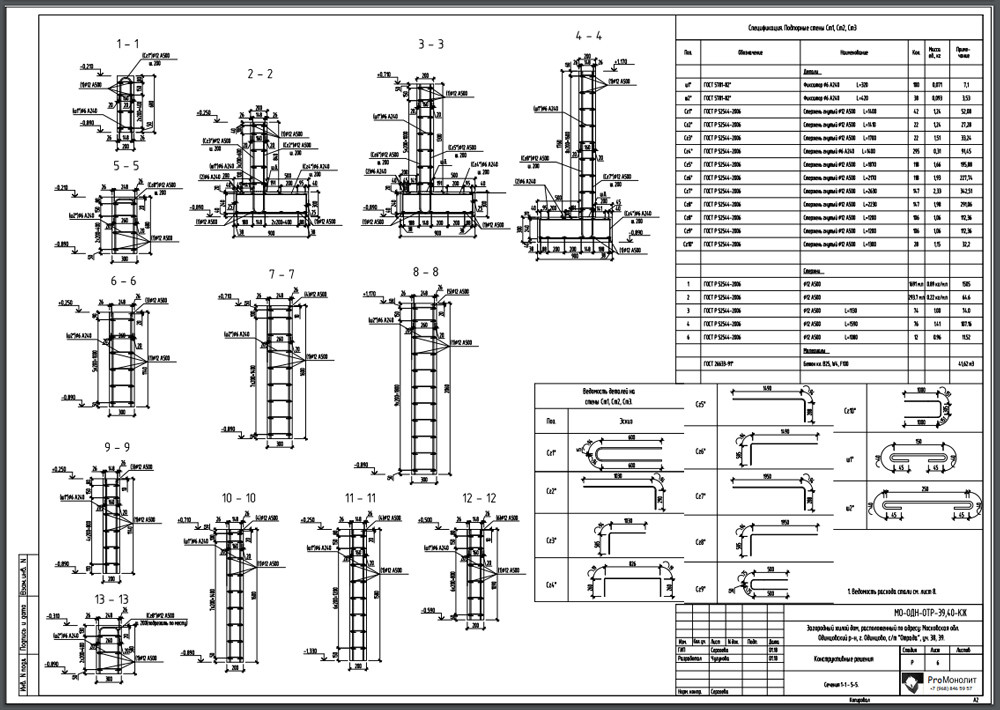

Также был выполнен проект подпорной стены, разработанной в соответствии с планом благоустройства участка.

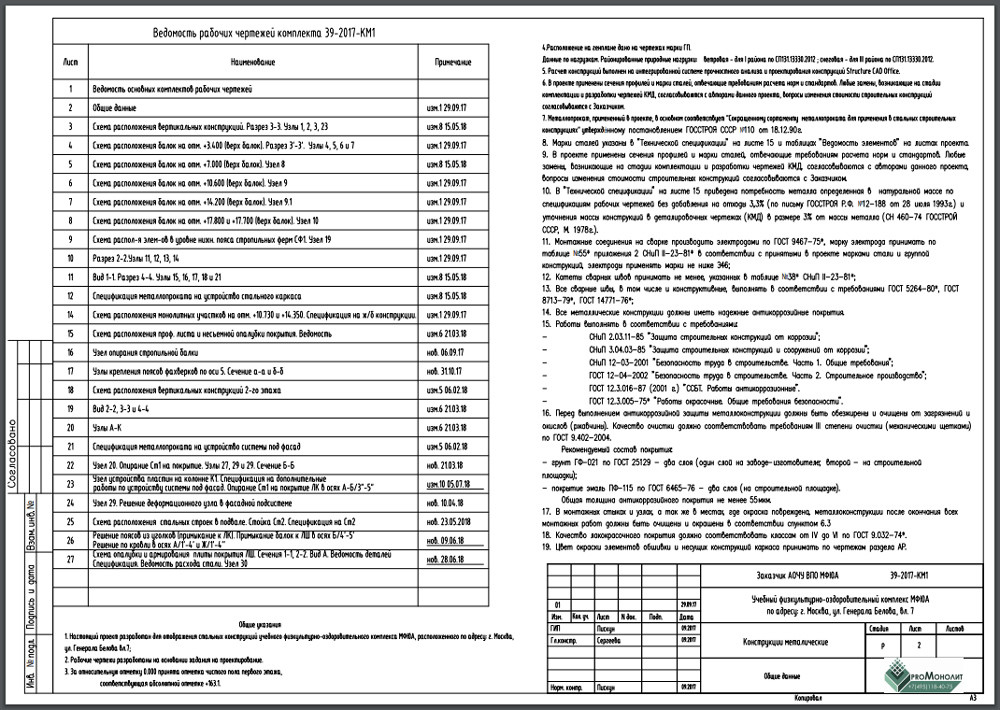

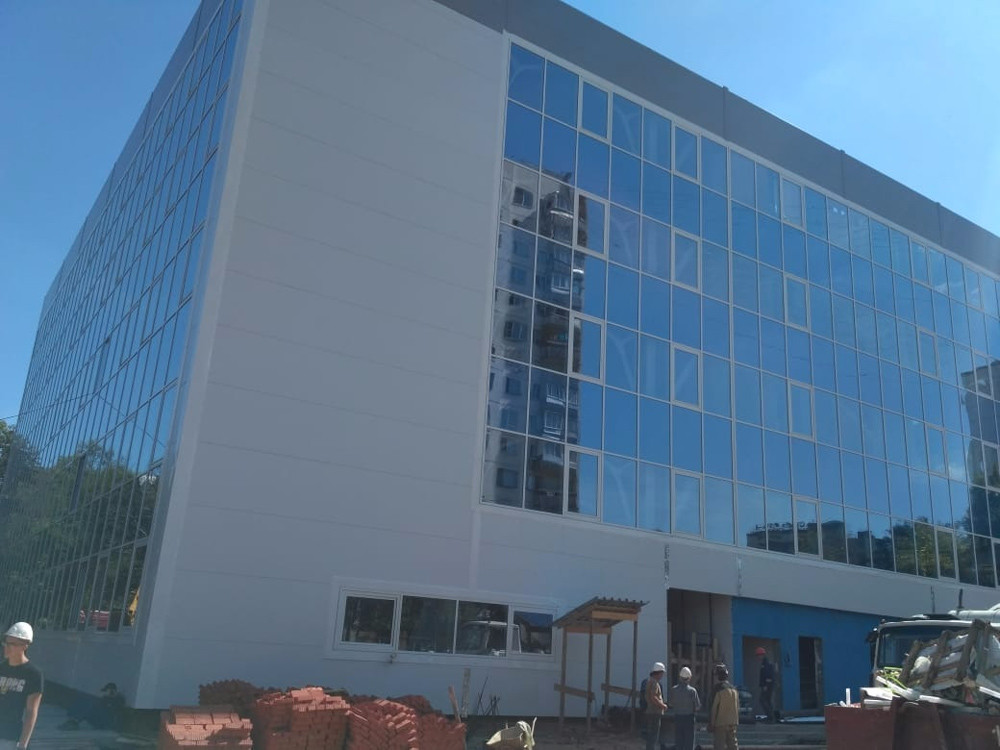

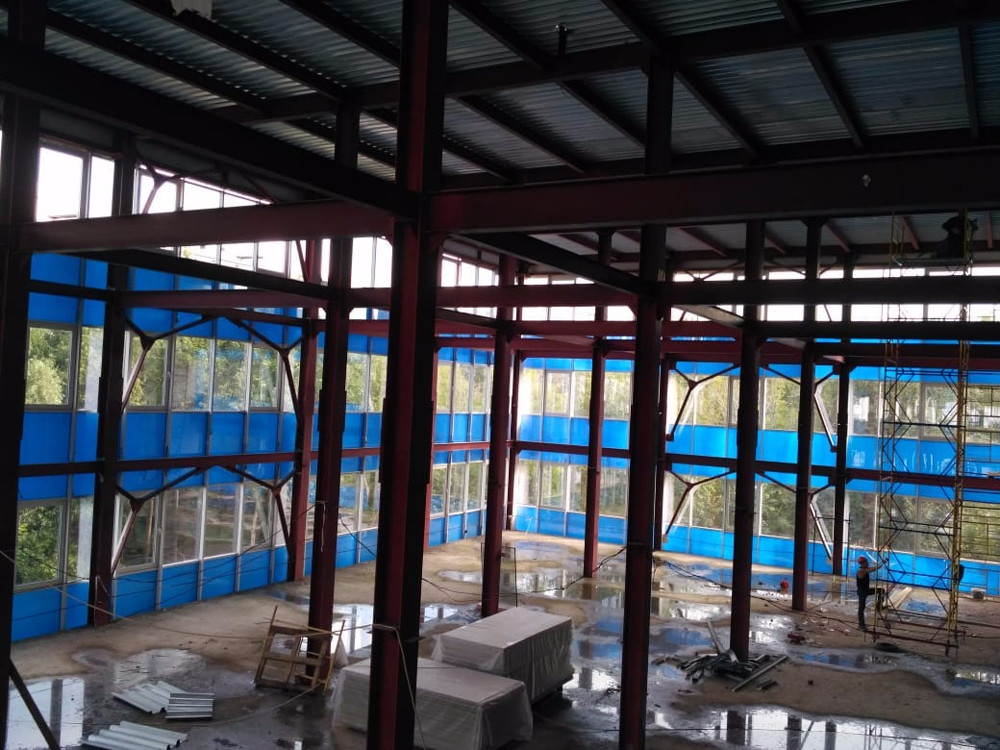

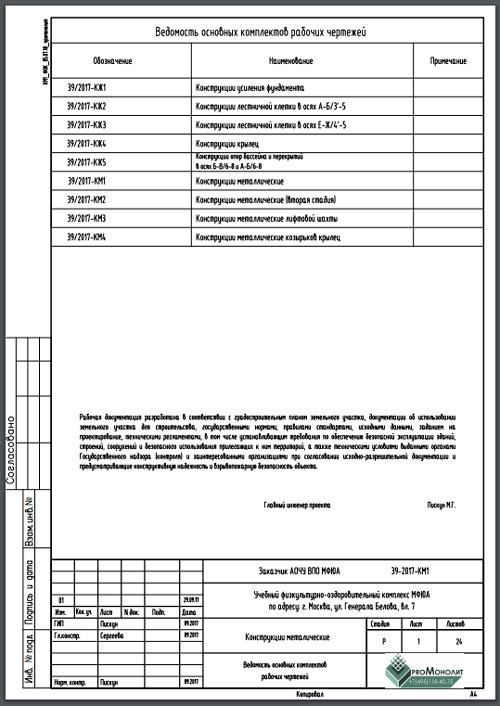

Учебный физкультурно-оздоровительный комплекс МФЮА.

Проект выполнен по заказу Московской Финансово Юридической Академии.
Здание представляет собой два объема: одноэтажный объем в котором находится бассейны (малая большая ванна); двухэтажный объем вмещающий многофункциональный спортивный зал и другие помещения.

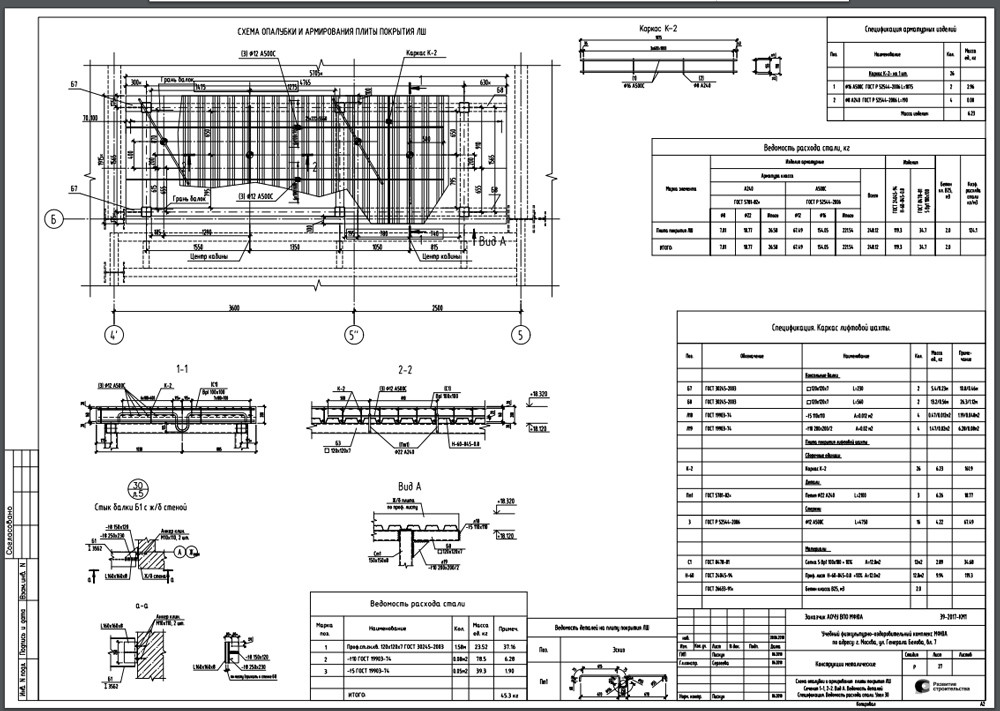

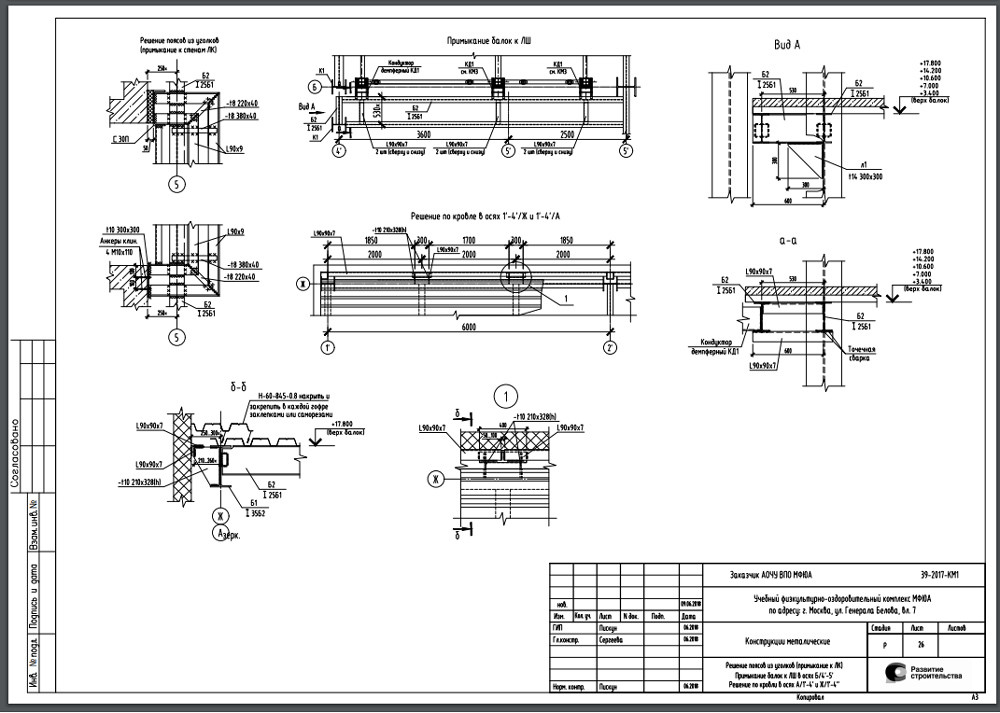

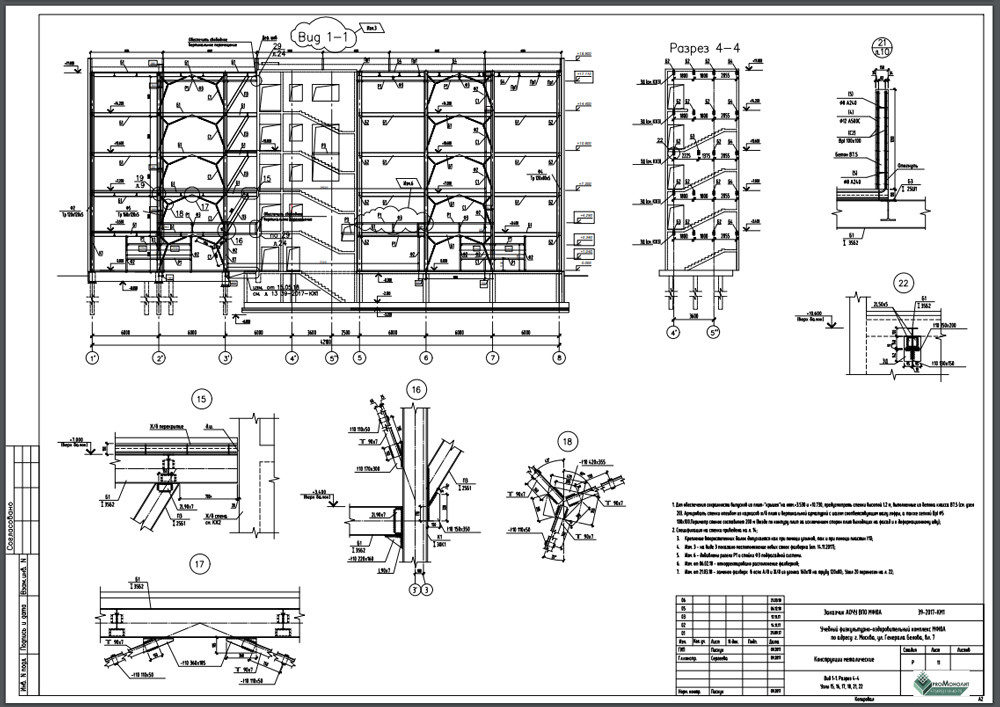

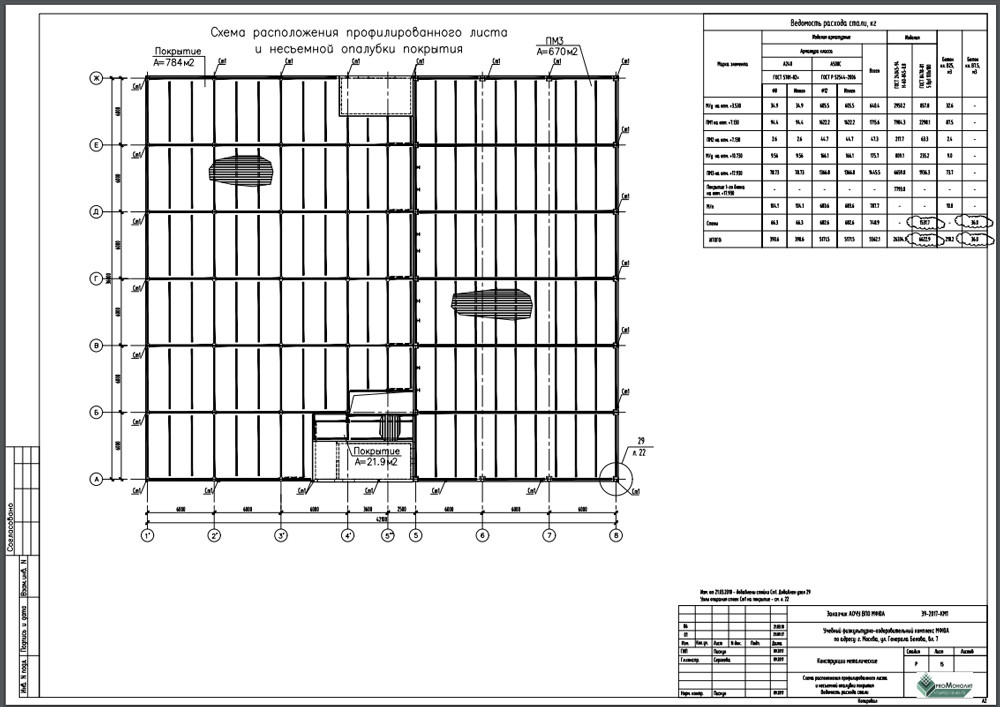

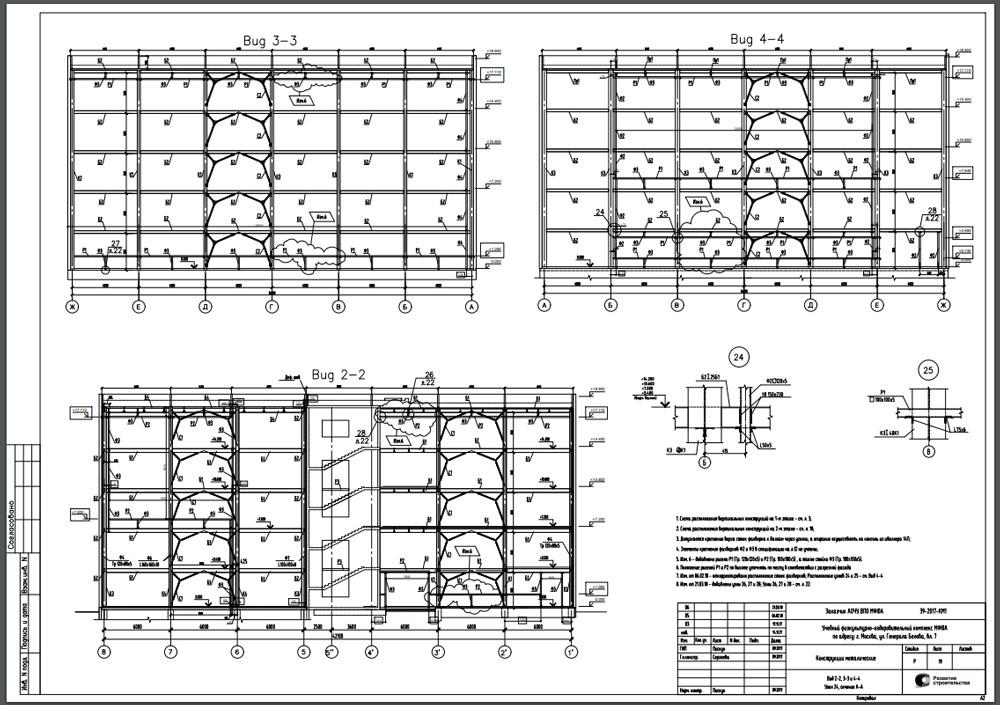

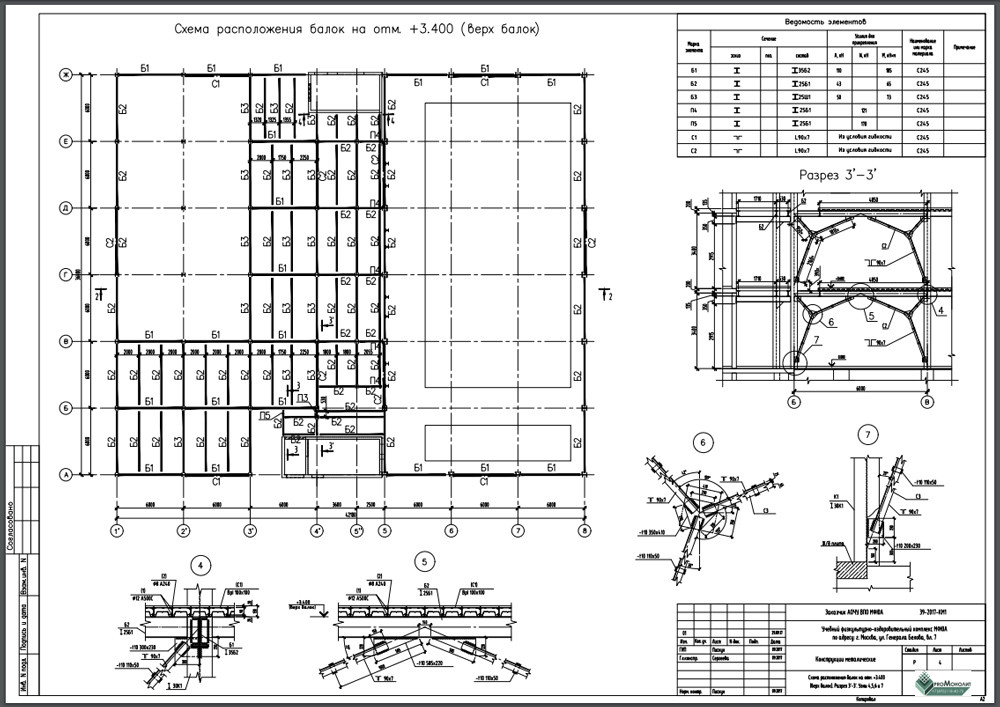

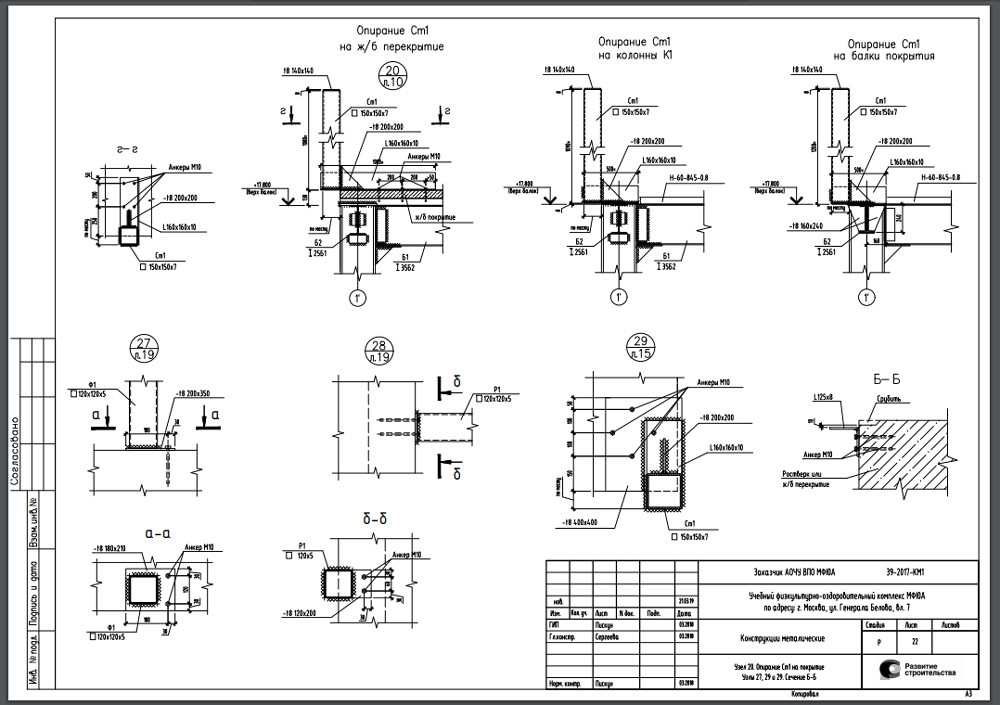

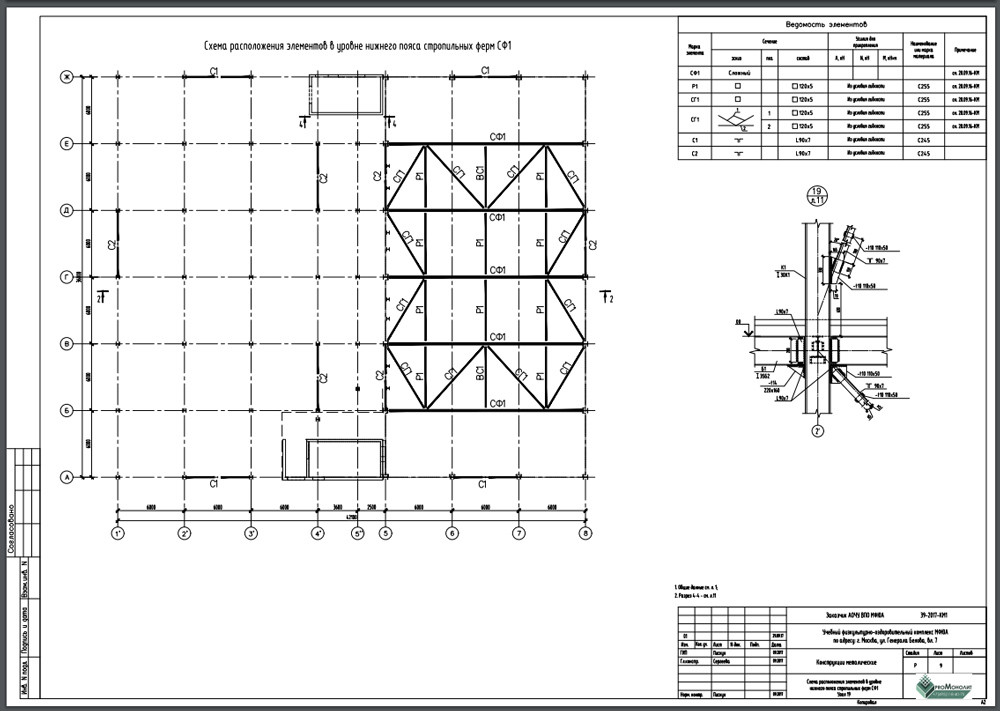

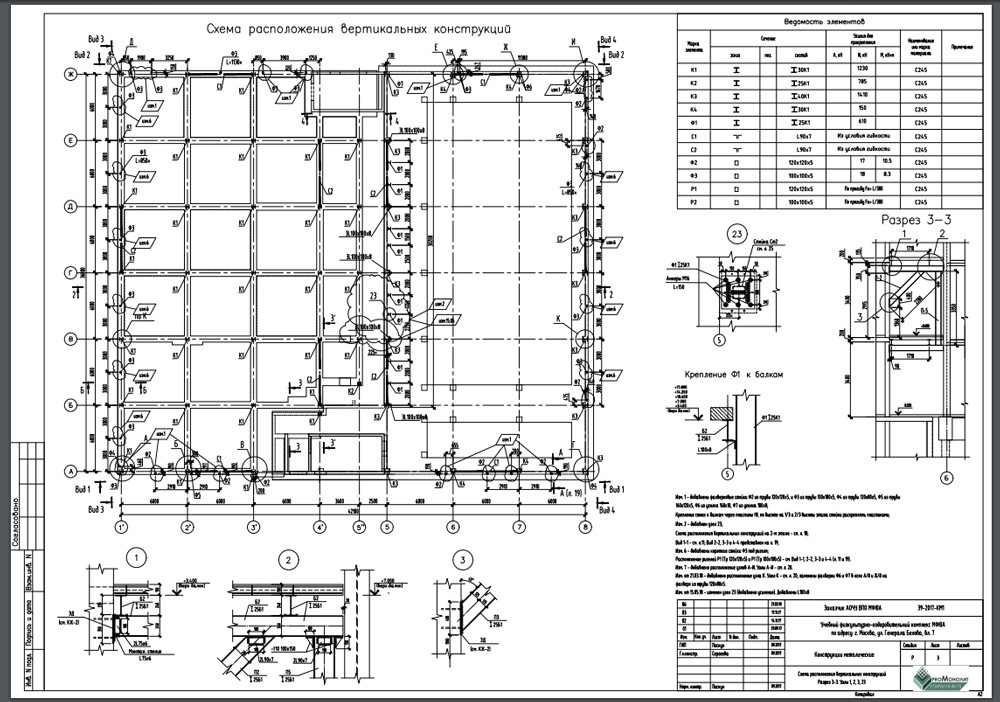

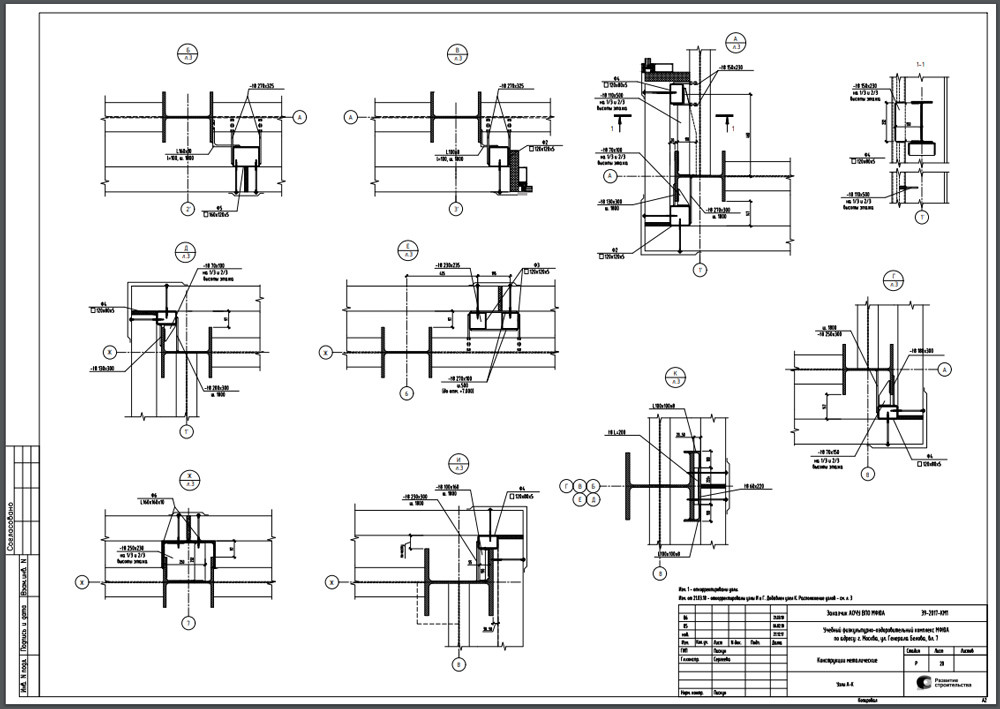

Конструктивная схема здания каркасная. Несущие вертикальные и горизонтальные конструкции реализованы в металле. Ядра жесткости (лестничные клетки) решены в железобетоне. Перекрытия и покрытия здания выполнены монолитными железобетонными по несъемной опалубке из профилированного настила. Пролет объема над бассейном перекрыт стальными фермами.
Различные объемы здания имеют соответствующие решения фундаментов: плитные монолитные железобетонные под объем с бассейнами и свайные под двухэтажный объем.
Также был разработан проект лифтовых шахт реализованный в металле и системы под фасад.
